Série PMGN Small Linear Slide Miniature Balls Type Linear Motion LM Guide

Brève description:

Guide linéaire PMGN est un type linéaire de types de balles miniatures
1. Petite taille, léger, adapté aux équipements miniatures
2. La conception de contact à l'arc gothique peut maintenir les charges de toutes les directions, une rigidité élevée, une haute précision
3. A des balles de retenue et interchangeable à la condition de précision


  • Type de modèle:Pmgn
  • Taille du modèle:7,9,12,15
  • Matériau ferroviaire:S55C
  • Bloquer le matériel:20 CRMO
  • Échantillon:disponible
  • Délai de livraison:5-15 jours
  • Détail du produit

    Tags de produit

    Description du produit

    Guide linéaire de la série PMGN

    Guide linéaire PMGN est un type linéaire de types de balles miniatures
    1. Petite taille, léger, adapté aux équipements miniatures
    2. La conception de contact à l'arc gothique peut maintenir les charges de toutes les directions, une rigidité élevée, une haute précision
    3. A des balles de retenue et interchangeable à la condition de précision

    img-2

    1. Système de roulement

    bloc, rail, capuchon d'extrémité, boules en acier, retenue

    2. Système de lubrification

    PMGN15 a un mamelon de graisse, mais PMGN5, 7, 9,12 doit être lubrifié par le trou sur le côté du capuchon d'extrémité

    3. Système d'épreuve de poussière

    Brackage, joint d'extrémité, joint inférieur



    Nous prenons le modèle 12 par exemple pour illustrer chaque signification de code

    Guide linéaire 7

    Bloc PMG et type de rail

    Taper

    Modèle

    Forme de blocage

    Hauteur (mm)

    Longueur du rail (mm)

    Application

    Type standard Pmgn-c

    PMGN-H

    IMG-3

    4

    16

    100

    2000

    Imprimante

    Robotique

    Équipement de mesure de précision

    Équipement de semi-conducteur

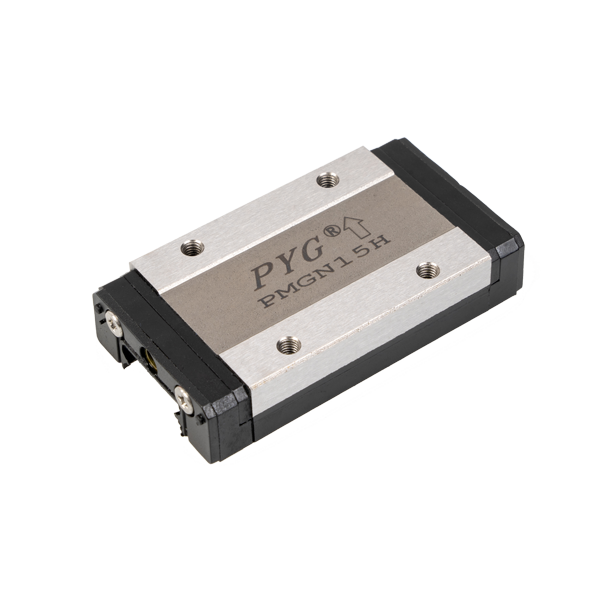

    Guide de rail linéaire3

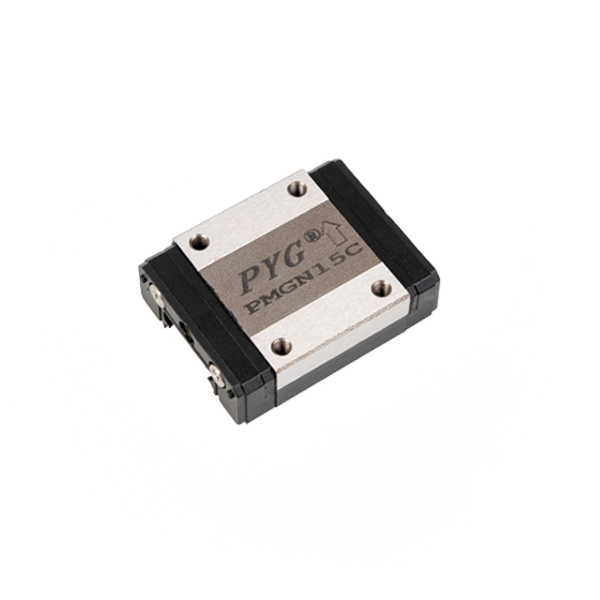

    Guide de rail linéaire15

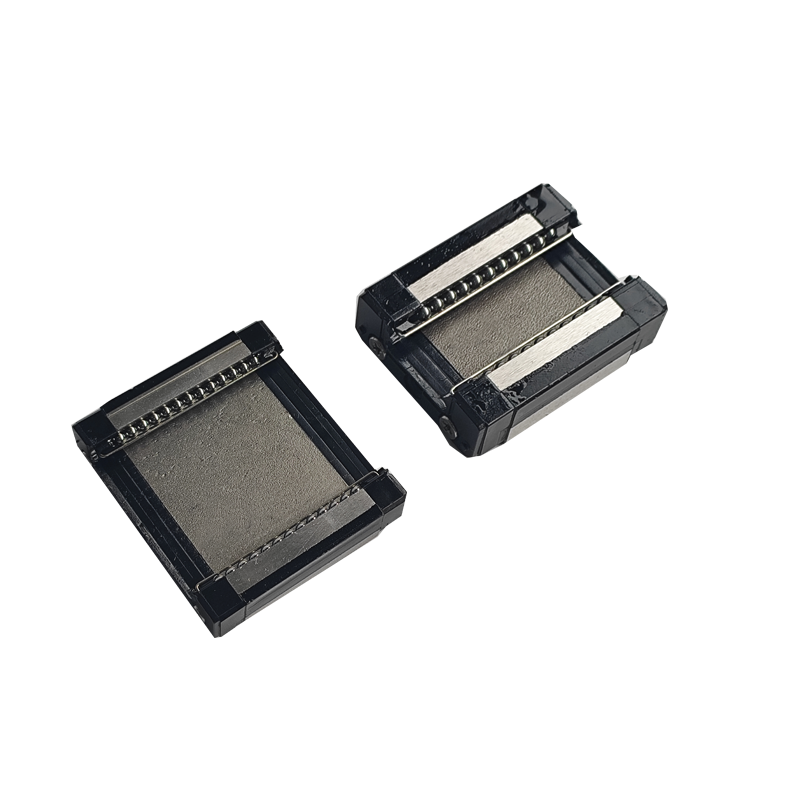

    Guide de rail linéaire6

    Détails Contrôle

    Nous contrôlons chaque détail du roulement du guide de diapositive jusqu'à ce que le client soit satisfait.

    Guide LM miniature

    Caractéristiques

    1. Tiny et léger, adapté aux équipements miniatures.

    2. Tous les matériaux pour le bloc et le rail sont en grade spécial d'acier inoxydable, y compris la balle en acier, le dispositif de retenue à la balle à des fins anti-corrosion.

    3. La conception de contacts en arc gothique peut maintenir la charge à partir de toutes les directions et offrir une rigidité élevée et une grande précision.

    4. Les boules en acier seront maintenues par le dispositif de dispositif miniature pour éviter que les balles ne tombent même lorsque les blocs sont retirés de l'installation du rail.

    5. Des types interchangeables sont disponibles dans certaines notes de précision.

    Avantages

    A. Le mouvement à grande vitesse est possible avec une faible force motrice

    B. Capacité de chargement égale dans toutes les directions

    C. Installation facile

    D. lubrification facile

    E. interchangeabilité

    technicien

    Dimensions

    Dimensions complètes pour toutes les tailles Voir le tableau ci-dessous ou téléchargez notre catalogue:

    PMGN7, PMGN9, PMGN12

    IMG-4

    PMGN15

    IMG-5
    curseur MGN
    guide linéaire
    Modèle Dimensions de l'assemblage (mm) Taille du bloc (mm) Dimensions du rail (mm) Taille du boulon de montagepour le rail Note de charge dynamique de base Note de charge statique de base poids
    Bloc Rde tout
    H N W B C L WR  HR  D P E mm C (kN) C0 (kN) kg Kg / m
    Pmgn7c 8 5 17 12 8 22.5 7 4.8 4.2 15 5 M2 * 6 0,98 1.24 0,010 0,22
    PMGN7H 8 5 17 12 13 30.8 7 4.8 4.2 15 5 M2 * 6 1.37 1.96 0,015 0,22
    Pmgn9c 10 5.5 20 15 10 28.9 9 6.5 6 20 7.5 M3 * 8 1.86 0,016 0,016 0,38
    Pmgn9h 10 5.5 20 15 16 39.9 9 6.5 6 20 7.5 M3 * 8 2.55 0,026 0,026 0,38
    Pmgn12c 13 7.5 27 20 15 34.7 12 8 6 25 10 M3 * 8 2.84 3.92 0,034 0,65
    PMGN12H 13 7.5 27 20 20 45.4 12 8 6 25 10 M3 * 8 3.72 5.88 0,054 0,65
    Pmgn15c 16 8.5 32 25 20 42.1 15 10 6 40 15 M3 * 10 4.61 5.59 0,059 1.06
    PMGN15H 16 8.5 32 125 25 58.5 15 10 6 40 15 M3 * 10 6.37 9.11 0,092 1.06
    Conseils d'odeur

    1. Avant de passer la commande, bienvenue pour nous envoyer une demande, pour décrire simplement vos exigences;

    2. Longueur normale de la voie de guidage linéaire de 1000 mm à 6000 mm, mais nous acceptons la longueur sur mesure;

    3. La couleur du bloc est argentée et noir, si vous avez besoin de couleur personnalisée, comme le rouge, le vert, le bleu, cela est disponible;

    4. Nous recevons un petit MOQ et un échantillon pour un test de qualité;

    5. Si vous souhaitez devenir notre agent, bienvenue pour nous appeler +86 19957316660 ou nous envoyer un e-mail.
