Rails à roulement à rouleaux de la série PRGW

Brève description:


  • Modèle:PRGW-CC / PRGW-HC
  • Taille:15, 20, 25, 30, 35, 45, 55, 65
  • Matériau des rails :S55C
  • Matériau du bloc :20 CRmo
  • Goûter:disponible
  • Délai de livraison:5-15 jours
  • Niveau de précision :C , H, P, SP, HAUT
  • Détail du produit

    Étiquettes de produit

    voie de guidage de mouvement linéaire

    Guides linéaires, également connus sous le nom de guidage linéaire, guides coulissants et glissières linéaires, y compris rail de guidage et bloc coulissant, il est utilisé pour supporter et guider les pièces mobiles pour effectuer un mouvement linéaire alternatif dans une direction donnée.Principalement utilisé dans les applications de mouvement alternatif linéaire de haute précision ou à grande vitesse, peut supporter un certain couple et peut réaliser un mouvement linéaire de haute précision sous une charge élevée.

    Livraison de colis

    Nous ferons un emballage professionnel avec une boîte en carton et une boîte en bois, pour protéger le rail de guidage de mouvement linéaire contre les dommages, et nous choisirons le mode de transport approprié pour vous livrer les marchandises, nous pouvons également faire le colis et la livraison selon votre demandes.
    rail linéaire
    Rail linéaire de 10 mm
    guidage linéaire_副本

    Qualité des matériaux

    Assurance qualité

    Super soutien

    Personnalisé

    Durable

    Livraison de sécurité

    img-3

    Pour les guides de roulement à mouvement linéaire de la série PRGW-CA / PRGW-HA, nous pouvons connaître la définition de chaque code comme suit :

    Prenez la taille 30 par exemple :

    guidage linéaire

    Type de bloc et de rail PRGW-CA / PRGW-HA

    Taper

    Modèle

    Forme de bloc

    Hauteur (mm)

    Montage sur rail par le haut

    Longueur des rails (mm)

    Bloc carré PRGW-CAPRGW-HA img-4

    24

    90

    img-5

    100

    4000

    Application

    • Système d'automatisation
    • Matériel de transport lourd
    • Machine de traitement CNC
    • Machines de découpe lourdes
    • Rectifieuses CNC
    • Machine de moulage par injection
    • Machines à décharge électrique
    • Grandes machines à portique

    Ensemble de sécurité

    Emballage en plastique à l'huile et à l'eau pour chaque guide linéaire à roulement à rouleaux, puis boîte en carton ou cadre en bois.

    Matière première

    nous contrôlons la qualité des types de glissières linéaires de la source des matières premières au produit fini avant la livraison.

    Commentaire favorable pour rail à rouleaux linéaires

    De nombreux clients sont arrivés à l'usine, ils ont inspecté les types de rails linéaires en usine et sont satisfaits de notre usine, de la qualité du jeu de rails linéaires et de nos services.

    nous avons

    1 brevet de produit
    2 prix d'usine, excellent service et qualité.
    3 20 ans de garantie après-vente.
    4 Quantité personnalisée de bloc de guidage linéaire pour chaque rail.

    5 Longueur personnalisée du rail de guidage linéaire
    6 Logo personnalisé, emballage, numéro de modèle, etc.
    rail linéaire mgn12
    ea0f1d4e0h94c5b2d39884d0bc8512f9的副本

    QC de haute qualité pour bloc de rail linéaire

    1. Département QC pour contrôler la qualité pour chaque étape.

    2. Les équipements de production de haute précision, tels que les centres d'usinage Chiron FZ16W, DMG MORI MAX4000, contrôlent automatiquement la précision.

    3. Système de contrôle qualité ISO9001:2008

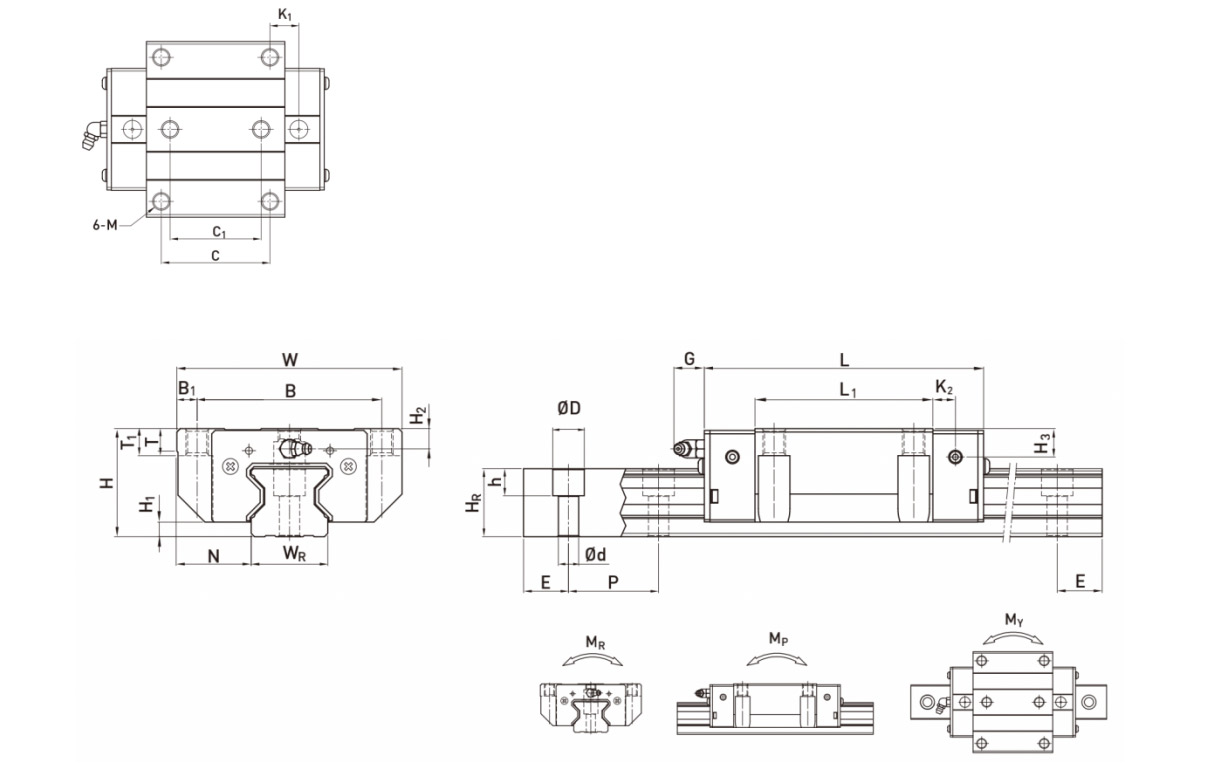

    Dimensions du guide de rail de mouvement linéaire

    Les dimensions complètes des rails de guidage linéaires à roulement à rouleaux sont les suivantes :

    img-2
    Modèle Dimensions de l'assemblage (mm) Dimensions du bloc (mm) Dimensions du rail (mm) Taille des boulons de montage pour rail Capacité de charge dynamique de base Capacité de charge statique de base Moment nominal statique admissible lester
    MR MP MY Bloc Rail
    H H1 N W B B1 C C1 L1 L K1 K2 G M T T1 H2 T3 WR HR D h d P E mm C (kN) C0(kN) kN-m kN-m kN-m kg Kg/m
    PRGW15CC 24 4 16 47 38 4.5 30 26 45 68 11.4 4.7 5.3 M5 6 6,95 3.6 6.1 15 16.5 7.5 5.7 4.5 30 20 M4*16 11.3 24 0,311 0,173 0,173 0,22 1.8
    PRGW20CC 30 5 21,5 63 53 5 40 35 57,5 86 13.8 6 5.3 M6 8 10 4.3 4.3 20 21 9.5 8.5 6 30 20 M5*20 21.3 46,7 0,647 0,46 0,46 0,47 2,76
    PRGW20HC 77,5 106 23,8 26,9 63 0,872 0,837 0,837 0,63
    PRGW25CC 36 5.5 23,5 70 57 6.5 45 40 64,5 97,9 15.75 7.25 12 M8 9.5 10 6.2 6 23 23.6 11 9 7 30 20 M6*20 27,7 57.1 0,758 0,605 0,605 0,72 3.08
    PRGW25HC 81 114.4 24 33,9 73,4 0,975 0,991 0,991 0,91
    PRGW30CC 42 6 31 90 72 9 52 44 71 109.8 17.5 8 12 M10 9.5 10 6.5 7.3 28 28 14 12 9 40 20 M8*25 39.1 82.1 1.445 1.06 1.06 1.16 4.41
    PRGW30HC 93 131,8 28,5 48.1 105 1.846 1.712 1.712 1.52
    PRGW35CC 48 6.5 33 100 82 9 62 52 79 124 16.5 10 12 M10 12 13 9 12.6 34 30.2 14 12 9 40 20 M8*25 57,9 105.2 2.17 1.44 1.44 1,75 6.06
    PRGW35HC 106,5 151,5 30.25 73.1 142 2,93 2.6 2.6 2.4
    PRGW45CC 60 8 37,5 120 100 10 80 60 106 153.2 21 10 12.9 M12 14 15 10 14 45 38 20 17 14 52,5 22,5 M12*35 92,6 178,8 4.52 3.05 3.05 3.43 9,97
    PRGW45HC 139,8 187 37,9 116 230.9 6.33 5.47 5.47 4.57
    PRGW55CC 70 10 43,5 140 116 12 95 70 125,5 183,7 27,75 12.5 12.9 M14 16 16 17 12 53 44 23 20 16 60 30 M14*45 130,5 252 8.01 5.4 5.4 5.43 13,98
    PRGW55HC 173,8 232 51,9 167,8 348 11h15 10h25 10h25 7.61
    PRGW65CC 90 12 53,5 170 142 14 110 82 160 232 40,8 15.8 12.9 M16 22 22 23 15 63 53 26 22 18 75 35 M16*50 213 411.6 16.2 11.59 11.59 11.63 20.22
    PRGW65HC 223 295 72.3 275.3 572.7 22.55 22.17 22.17 16.58
