kare tip roulo gid 30mm

Deskripsyon kout:


  • Mak:PYG
  • modèl:PRGH-30CA
  • Egzanp:Disponib
  • Longè ray:1000mm-6000mm
  • Gwosè: 30
  • Tan livrezon:7 ~ 20 jou
  • Materyèl tren:S55C
  • Nivo pwezisyon:C、H、P、SP、UP
  • Pwodwi detay

    Tags pwodwi

    deskripsyon pwodwi

    Kare lineyè tren

    Ka presizyon nan PRG kare lineyè portant la ka klase nan kat degre: segondè (H), presizyon (P), super presizyon (SP), ak ultra presizyon (UP).Kliyan yo ka chwazi klas la lè yo refere egzijans presizyon ekipman aplike yo.

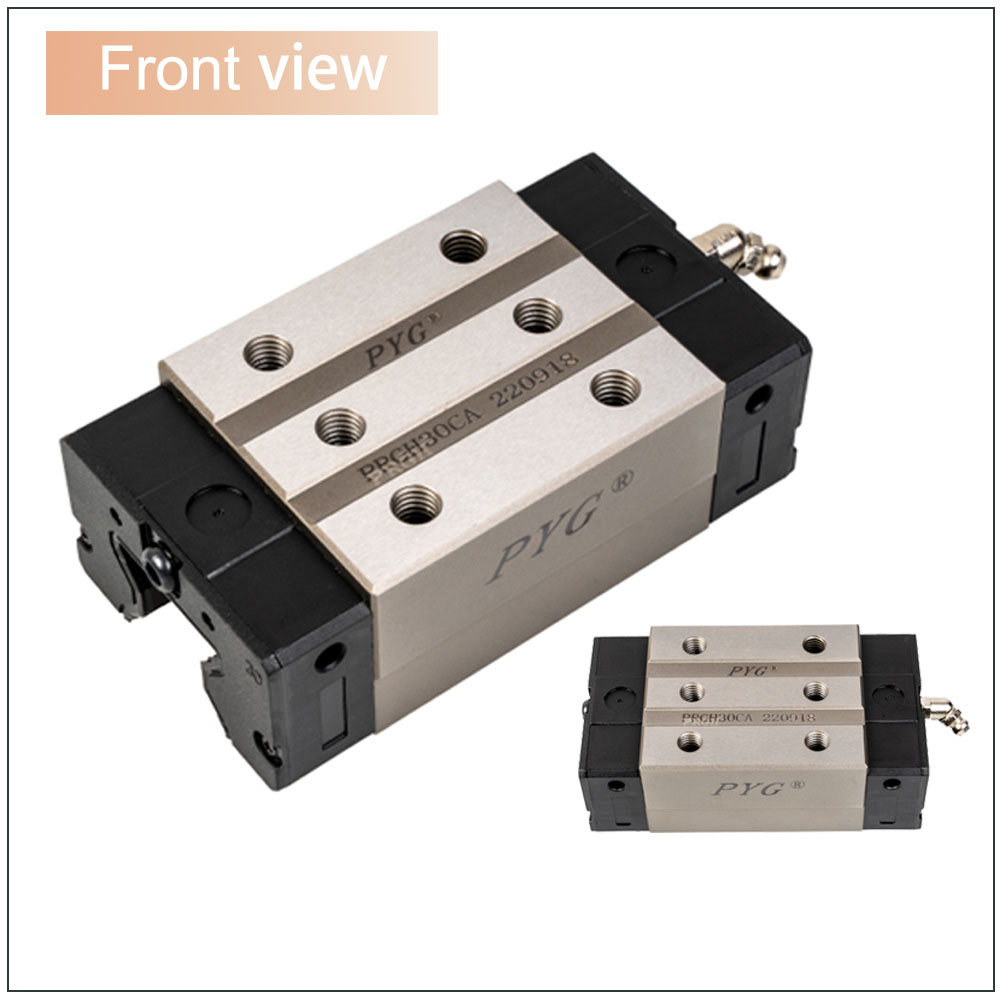

    Gid lineyè PRGH30CA devan View

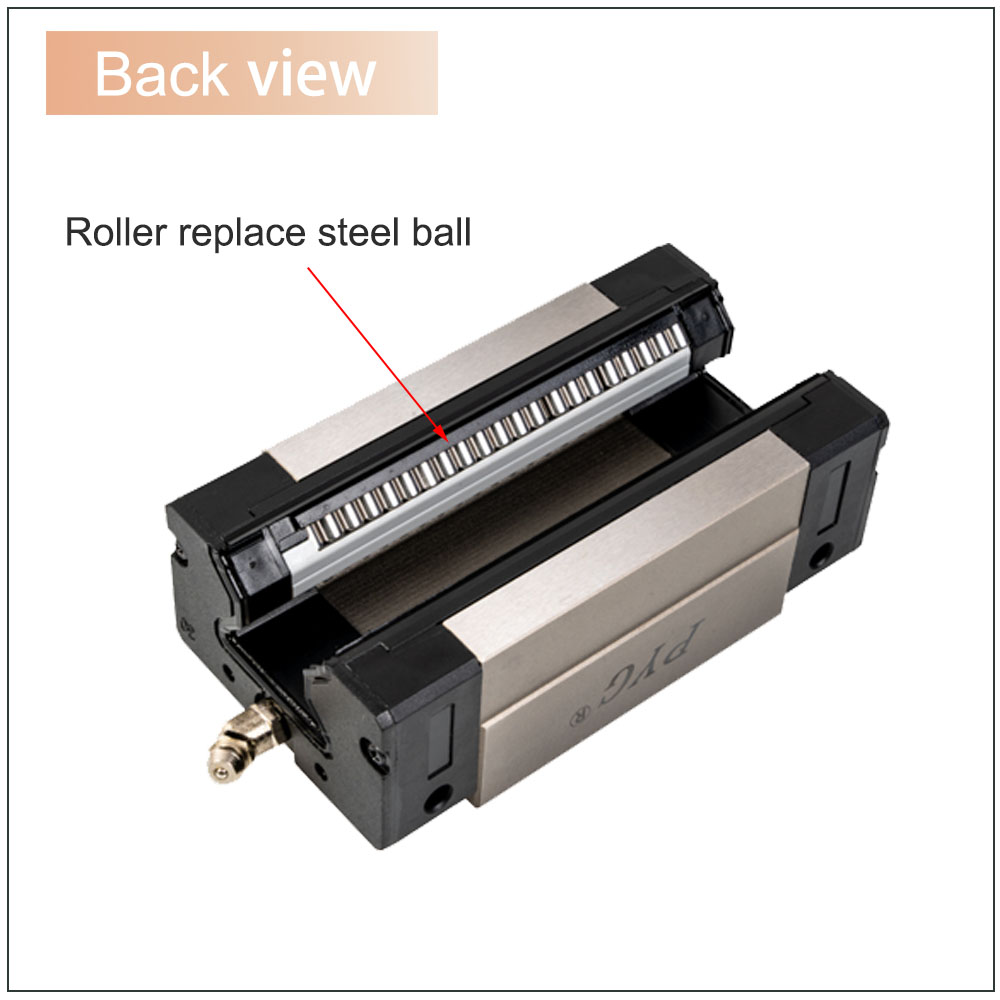

    Gid lineyè PRGH30CA tounen View

    Espesifikasyon pwodwi yo

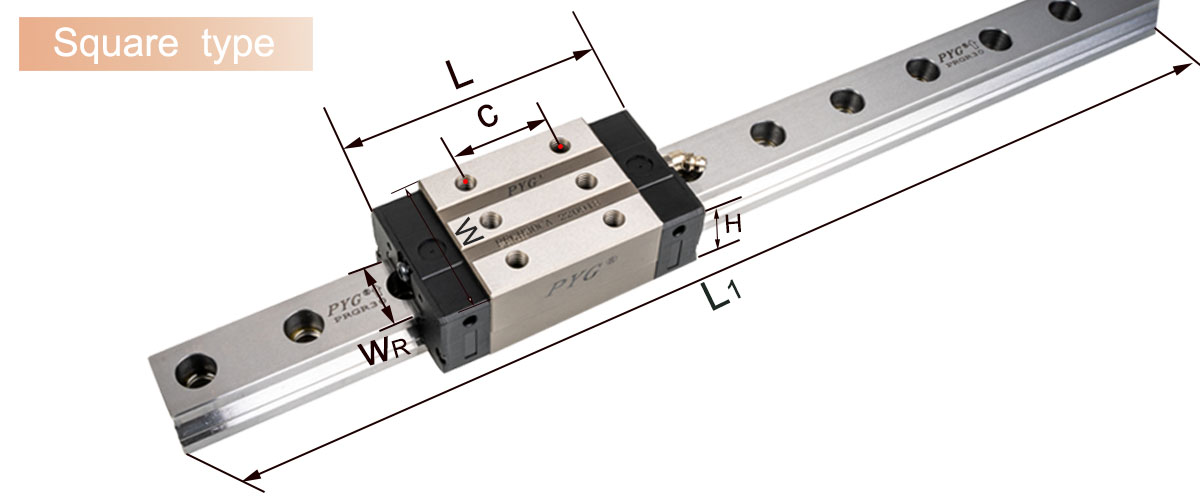

    Gid lineyè PRGH30CA kalite kare

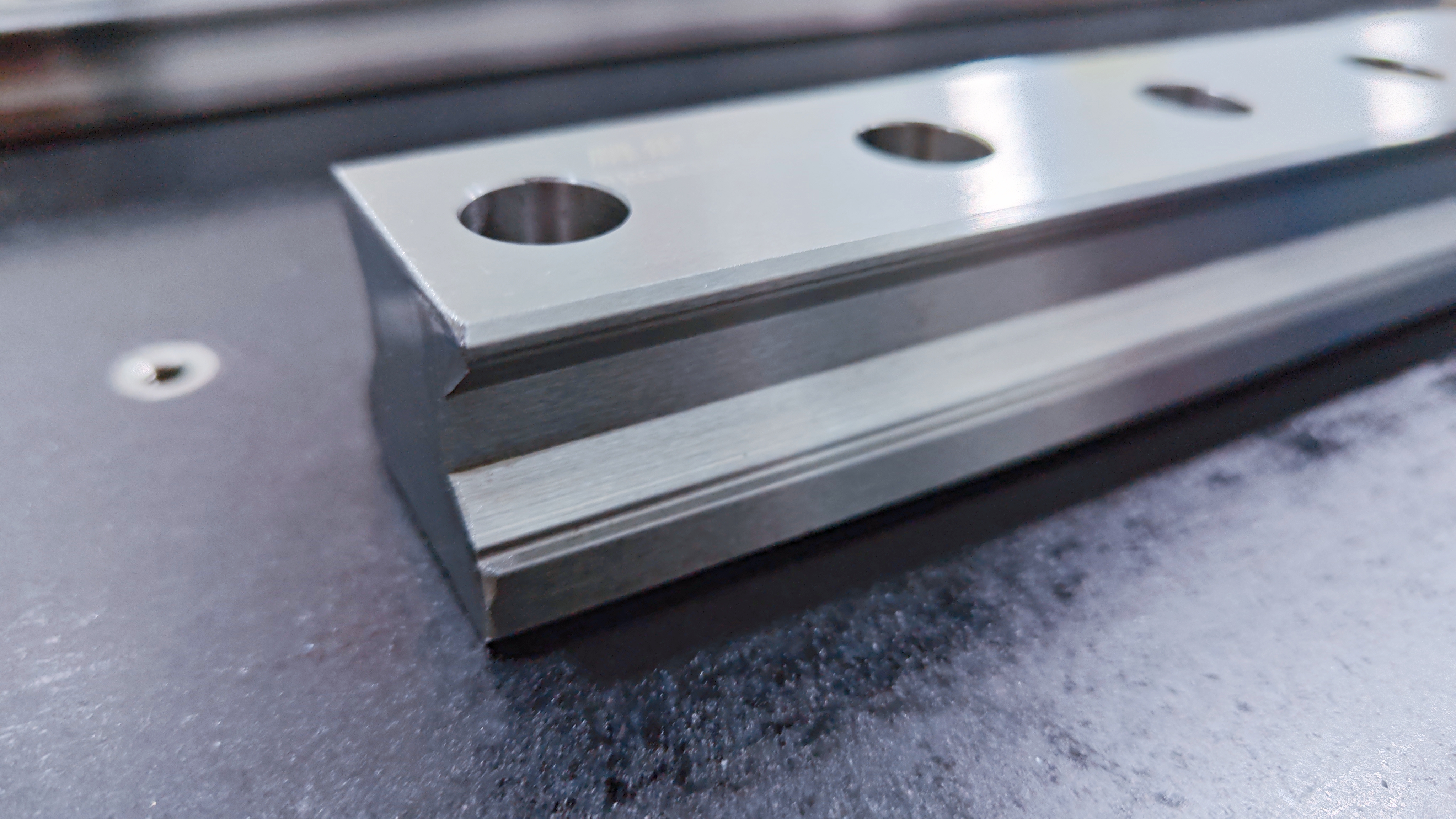

    lineyè ray pyg
    Modèl PRGH30CA
    Lajè blòk W = 40mm
    Longè blòk L = 109.8mm
    Longè ray lineyè Èske yo ka Customized (L1)
    Gwosè WR = 30mm
    Distans ant twou boulon yo C = 40mm
    Wotè nan blòk H = 39mm
    Pwa nan blòk 0.9kg
    Gwosè twou boulon M8 * 25
    Metòd boulon monte anba a
    Nivo presizyon C、H、P、SP、UP

    Remak: Li nesesè bay nou done ki anwo yo lè w ap achte

    enfòmasyon teknik

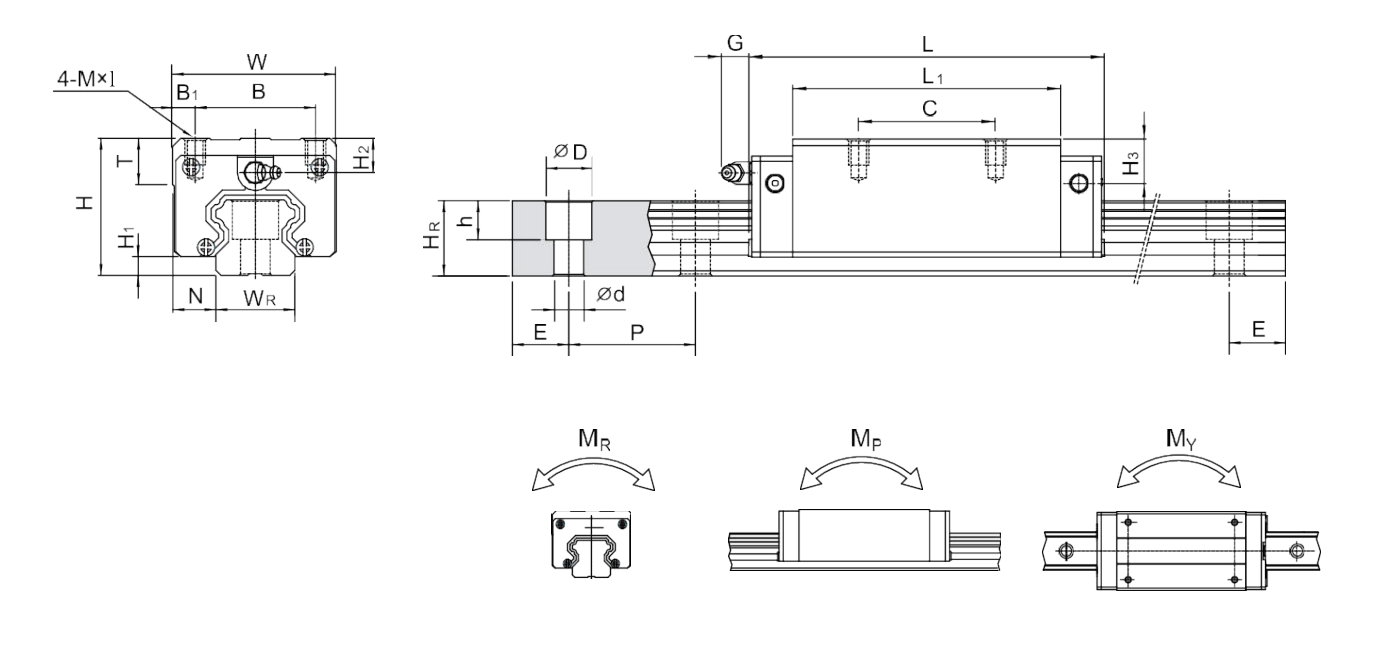

    PHGH-CA L
    Modèl Dimansyon asanble (mm) Gwosè blòk (mm) Dimansyon tren (mm) Mounting boulon gwosèpou tren Evalyasyon chaj dinamik debaz Evalyasyon chaj estatik debaz pwa
    Blòk Rail
    H N W B C L WR  HR  D P E mm C (kN) C0 (kN) kg Kg/m
    PRGH25CA 40 12.5 48 35 35 97.9 23 23.6 11 30 20 M6 * 20 27.7 57.1 0.61 3.08
    PRGH25HA 40 12.5 48 35 40 114.4 23 23.6 11 30 20 M6 * 20 33.9 73.4 0.75 3.08
    PRGL25CA 36 12.5 48 35 35 97.9 23 23.6 11 30 20 M6 * 20 27.7 57.1 0.61 3.08
    PRGL25HA 36 12.5 48 35 35 114.4 23 23.6 11 30 20 M6 * 20 33.9 73.4 0.75 3.08
    PRGW25CC 36 23.5 70 57 45 97.9 23 23.6 11 30 20 M6 * 20 27.7 57.1 0.72 3.08
    PRGW25HC 36 23.5 70 57 45 114.4 23 23.6 11 30 20 M6 * 20 33.9 73.4 0.91 3.08

    Odering Konsèy

    1. Anvan mete lòd, akeyi yo voye nou ankèt, pou dekri tou senpleman kondisyon ou yo;

    2. Longè nòmal nan gid lineyè soti nan 1000mm a 6000mm, men nou aksepte longè koutim-fè;

    3. Koulè blòk se ajan ak nwa, si ou bezwen koulè koutim, tankou wouj, vèt, ble, sa a disponib;

    4. Nou resevwa ti MOQ ak echantiyon pou tès kalite;

    5. Si ou vle vin ajan nou an, akeyi yo rele nou +86 19957316660 oswa voye nou imèl;
