Forró új termékek gyári közvetlen értékesítése CNC lineáris vezetősínrendszerek

Rövid leírás:

Modell:PHGW-CA / PHGW-HA

Méret:15, 20, 25, 30, 35, 45, 55, 65

Lineáris sín anyaga:S55C

Lineáris blokk anyaga:20 CRmo

Minta:elérhető

Szállítási idő:5-15 nap

Pontossági szint:C , H, P, SP, UP

Küldjön e-mailt nekünk Whatsapp

Termék részletek

Termékcímkék

PHGW acél lineáris sín meghatározása

PHGW kerek golyós lineáris vezetősín – nehéz terhelésű golyók karimás típusú lineáris vezetősín, amely könnyen szétszerelhető és összeszerelhető, a karima csúszófelülete oxidációs rozsdamentes kezeléssel rendelkezik, stabil és megbízható működés. Ez a négyzetes karimás lineáris csapágy vastagabb nyersanyagot használ, nagy merevséggel és hosszú élettartammal.

Lineáris csapágycsúszó sínek

Számos lineáris csapágyméret a 15-65 modelltől, a gótikus négypontos érintkező kialakítást alkalmazzák, sima húzás és tolás, stabil csúszás, lineáris csapágyvezető sín hossza testreszabható, a leghosszabb hossza elérheti a 6 métert. A lineáris csapágytömb nagy pontosságú és nagy keménységű acélgolyókat, alacsony súrlódást, alacsony zajszintet és alacsony ellenállást használ.

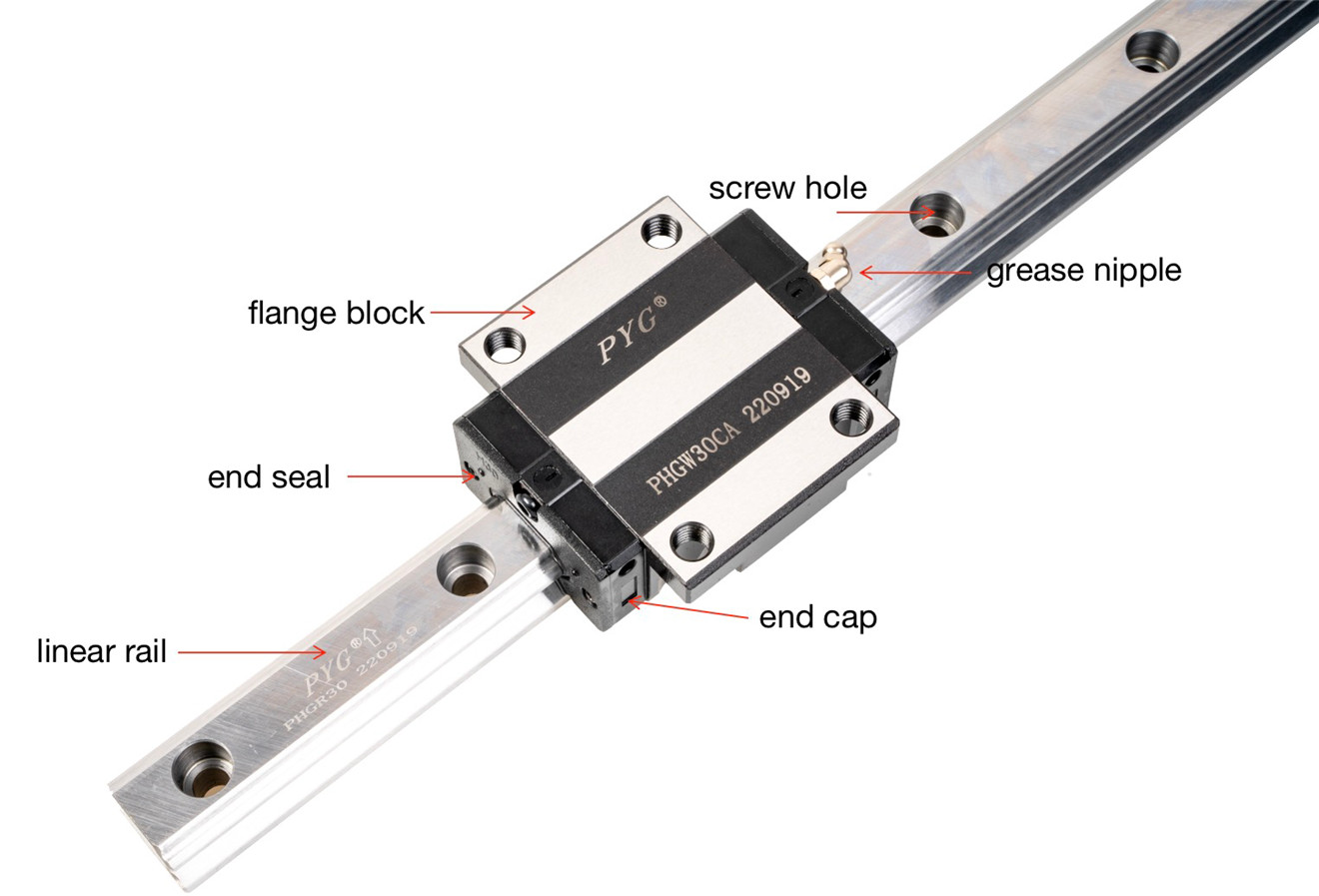

Kép	Név	Karimás blokk
	Anyag	20 CRmo
	Szerelés típusa	Felül, alul vagy mindkettő
	Acél golyók	Golyórögzítővel rendelkezik, hogy elkerülje a golyók leesését
	Előny	önbeálló, nagy merevség, nagy terhelés, nagy pontosság, sima működés

lm útmutató blokk

Az építőipari gépekben, repülőgépgyártásban és precíziós műszerekben stb. széles körben használt lm útmutató, összehasonlítva más hasonló típusú lineáris vezetőkkel, PYG^®A márka sima lineáris mozgásának pontosabb és jobb minőségi jellemzői vannak.

Szigorú ellenőrzés

A csúszó lineáris vezetőblokkot szigorúan tesztelték a telepítés előtt, a belső csavarlyukak tiszták és simaak.

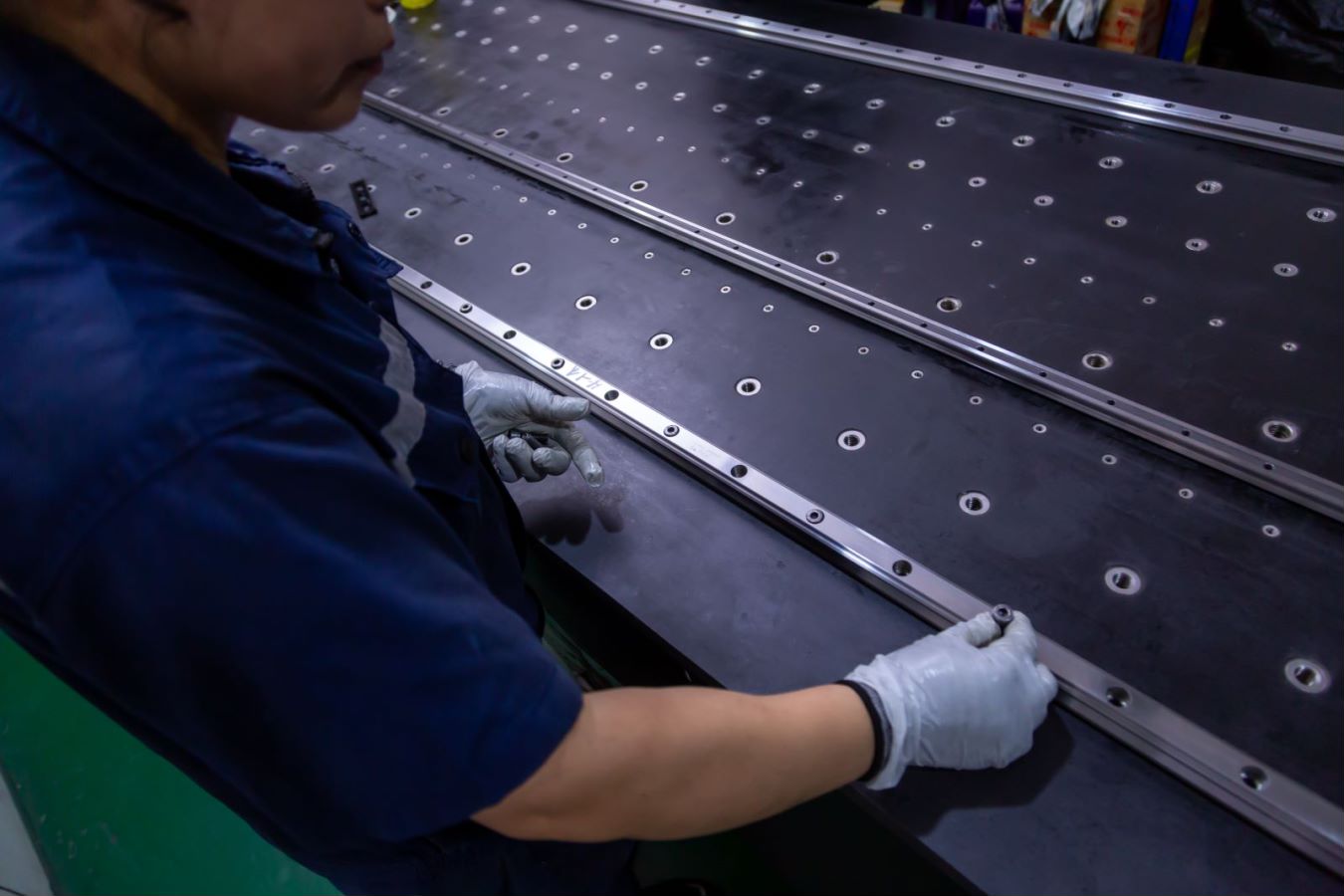

Sínellenőrzés

precíziós csúszósínek ellenőrzése, professzionális mérés, pontossági adatok lehetővé teszik a könnyebb használatot.

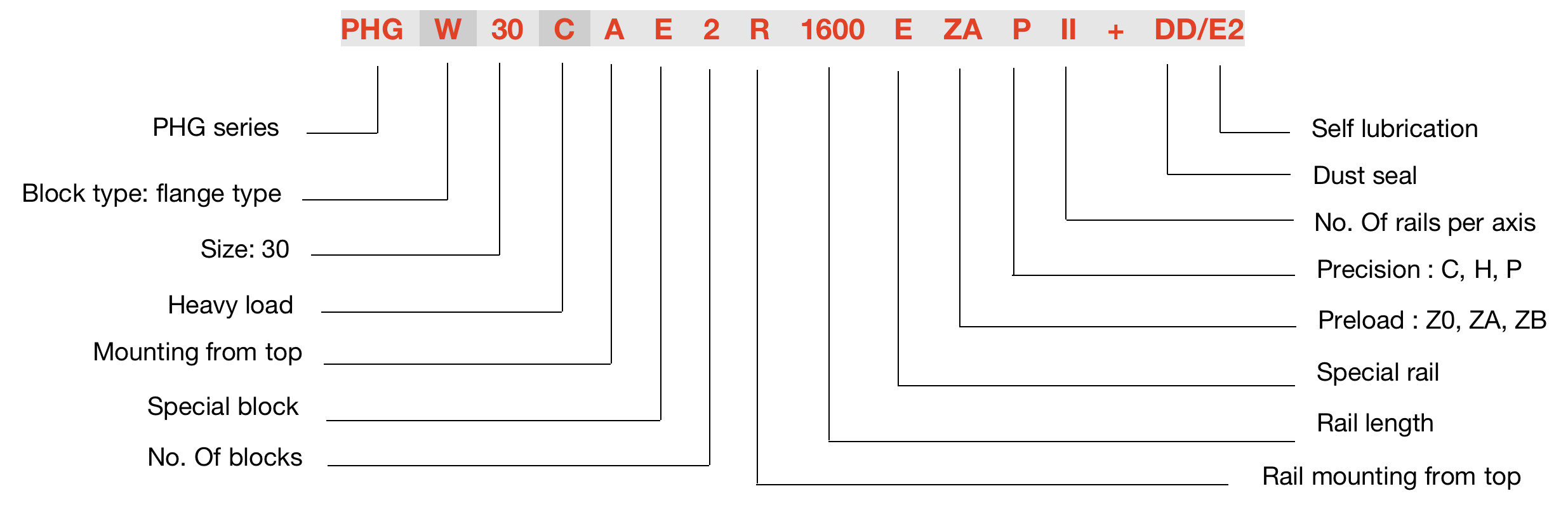

A PHGW-CA / PHGW-HA sorozatok esetében a következőképpen ismerhetjük meg az egyes kódok definícióját:

Vegyük például a 30-as méretet:

lineáris vezetőpálya

PHGW-CA/PHGW-HA blokk és sín típus

Írja be	Modell	Blokk alakja	Magasság (mm)		RaiMounting felülről	Sínhossz (mm)
Karimás blokk	PHGW-CAPHGW-HA		24 ↓ 90			100 ↓ 4000
Alkalmazás
Gépközpontok NC eszterga Csiszológépek Nehéz vágógépek				Automatizálási eszközök Szállítási eszközök Mérőberendezések Nagy helyzetpontosságot igénylő eszközök

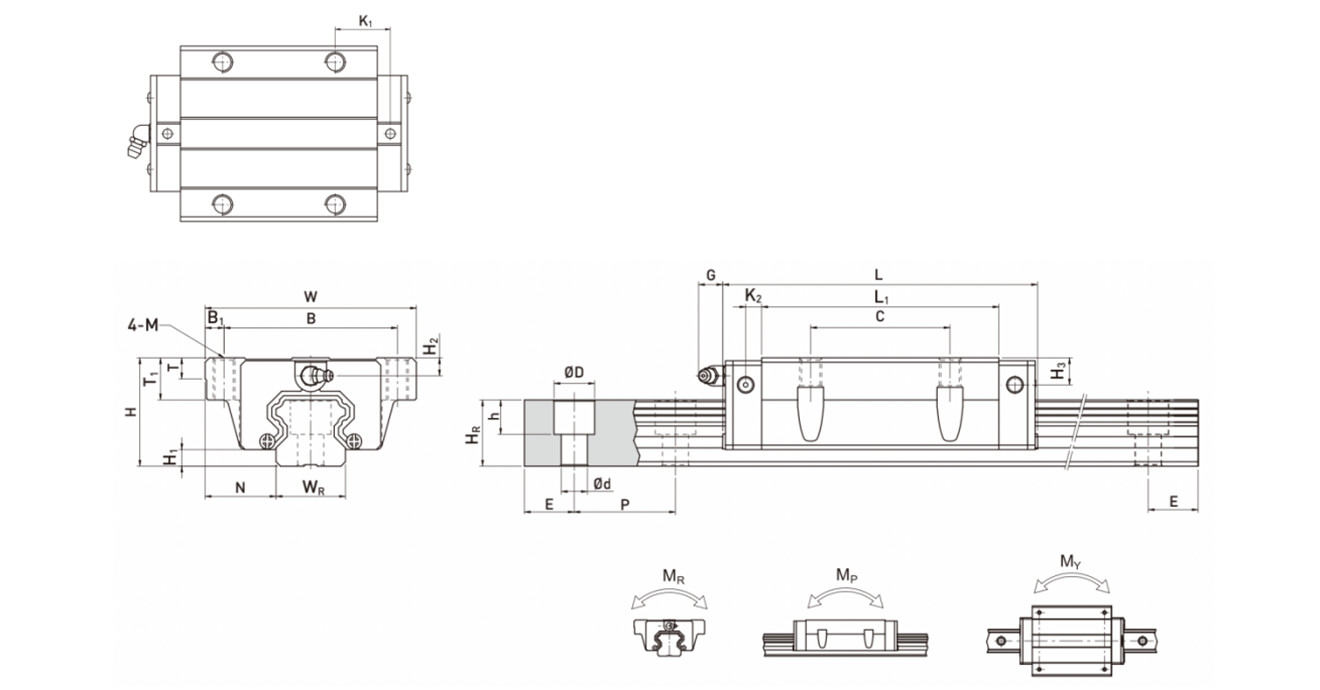

Modell	Összeszerelési méretek (mm)			A blokk méretei (mm)												A sín méretei (mm)							Rögzítőcsavar mérete sínhez	Alapvető dinamikus terhelési besorolás	Alapvető statikus terhelési besorolás	Megengedett statikus névleges nyomaték			súly
																										MR	MP	MY	Tömb	Vasút
	H	H1	N	W	B	B1	C	L1	L	G	M	T	T1	H2	H3	WR	HR	D	h	d	P	E	mm	C (kN)	C0(kN)	kN-m	kN-m	kN-m	kg	Kg/m
PHGW15CA	24	4.3	16	47	38	4.5	30	39.4	61.4	5.3	M5	6	8.9	4.5	5.5	15	15	7.5	5.3	4.5	60	20	M4*16	11.38	16.97	0.12	0.1	0.1	0.17	1.45
PHGW20CA	30	4.6	21.5	63	53	5	40	50.5	77.5	12	M6	8	10	6	7	20	17.5	9.5	8.5	6	60	20	M5*16	17.75	27.76	0.27	0.2	0.2	0.4	2.21
PHGW20HA								65.2	92.2															21.18	35.9	0,35	0,35	0,35	0,52
PHGW25CA	36	5.5	23.5	70	57	6.5	45	58	84	12	M8	8	14	6	9	23	22	11	9	7	60	20	M6*20	26.48	36.49	0,42	0,33		0,59	3.21
PHGW25HA								78.6	104.6															32.75	49.44	0,56	0,57	0,57	0.8
PHGW30CA	42	6	31	90	72	9	52	70	97.4	12	M10	8.5	16	6.5	10.8	28	26	14	12	9	80	20	M8*25	38.74	52.19	0,66	0,53	0,53	1.09	4.47
PHGW30HA								93	120.4															47.27	69.16	0,88	0,92	0,92	1.44
PHGW35CA	48	7.5	33	100	82	9	62	80	112.4	12	M10	10.1	18	9	12.6	34	29	14	12	9	80	20	M8*25	49.52	69.16	1.16	0,81	0,81	1.56	6.3
PHGW35HA								105.8	138.2															60.21	91,63	1.54	1.4	1.4	2.06
PHGW45CA	60	9.5	37.5	120	100	10	80	97	139.4	12.9	M12	15.1	22	8.5	20.5	45	38	20	17	14	105	22.5	M12*35	77.57	102,71	1.98	1.55	1.55	2.79	10.41
PHGW45HA								128.8	171.2															94,54	136,46	2.63	2.68	2.68	3.69
PHGW55CA	70	13	43.5	140	116	12	95	117.7	166,7	12.9	M14	17.5	26.5	12	19	53	44	23	20	16	120	30	M14*45	114.44	148,33	2.69	2.64	2.64	4.52	15.08
PHGW55HA								155,8	204.8															139,35	196.2	4.88	4.57	4.57	5.96
PHGW65CA	90	15	53.5	170	142	14	110	144.2	200,2	12.9	M16	25	37.5	15	15	63	53	26	22	18	150	35	M16*50	163,63	215,33	6.65	4.27	4.27	9.17	21.18
PHGW65HA								203.6	259,6															208.36	303.13	9.38	7.38	7.38	12.89

PHGW kerek golyós lineáris vezetősín — nehéz terhelésű golyók karimás típusú lineáris vezetősín, amely könnyen szétszerelhető és összeszerelhető, a karima csúszófelülete oxidációs rozsdamentes kezeléssel rendelkezik, stabil és megbízható működés. Ez a négyzetes karimás lineáris csapágy vastagabb nyersanyagot használ, nagy merevséggel és hosszú élettartammal.
