PRHG45/PRGW45 sliding guide linear rel sistem roller type linear guideway Gambar Unggulan

PRHG45/PRGW45 sliding guide linear rail system type roller guideway linear

Katrangan singkat:

Model PRGW-45CA linear guide, punika jinis roller lm guideways sing nggunakake rollers minangka unsur rolling. Roller duwe area kontak sing luwih gedhe tinimbang bal supaya guide linear bantalan roller nduweni kapasitas beban sing luwih dhuwur lan kaku sing luwih gedhe. Dibandhingake karo pandhuan linier jinis bal, blok seri PRGW apik banget kanggo aplikasi beban wayahe abot amarga dhuwure perakitan sing kurang lan permukaan pemasangan sing gedhe.

Ukuran Model:45 mm

Merk:PYG

Bahan rel:S55C

Bahan Blok:20 Crmo

Sampel:kasedhiya

wektu pangiriman:5-15 dina

Tingkat presisi:C, H, P, SP, UP

Kirimi email kanggo kita Whatsapp

Detail Produk

Tag produk

cara guide gerakan linear

Model PRGW-45CAguide linear, punika jinis roller lm guideways sing nggunakake rollers minangka unsur rolling. Roller duwe area kontak sing luwih gedhe tinimbang bal supaya guide linear bantalan roller nduweni kapasitas beban sing luwih dhuwur lan kaku sing luwih gedhe. Dibandhingake karo pandhuan linier jinis bal, blok seri PRGW apik banget kanggo aplikasi beban wayahe abot amarga dhuwure perakitan sing kurang lan permukaan pemasangan sing gedhe.

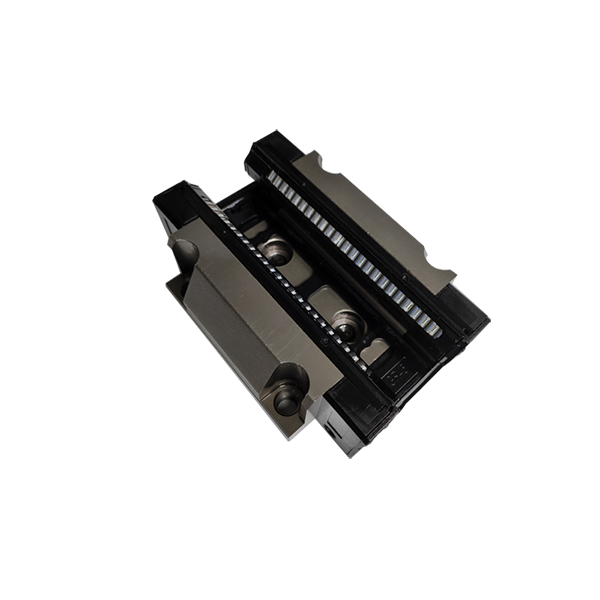

roller guide linearrincian

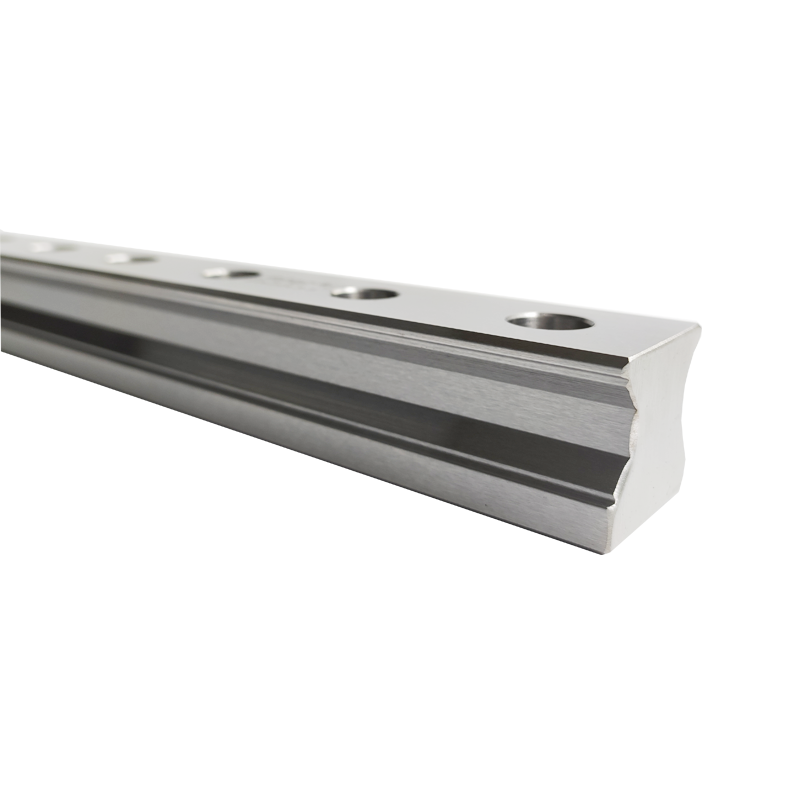

ril guide rollerbeda saka ril guide werni (ndeleng gambar kiwa), karo papat larik saka rollers noto ing amba kontak saka 45-derajat, seri PRG guideway linear nduweni ratings mbukak witjaksono ing radial, mbalikke radial lan arah tambahan. Seri PRG nduweni kapasitas muatan sing luwih dhuwur kanthi ukuran sing luwih cilik tinimbang guideway linear jinis bal konvensional.

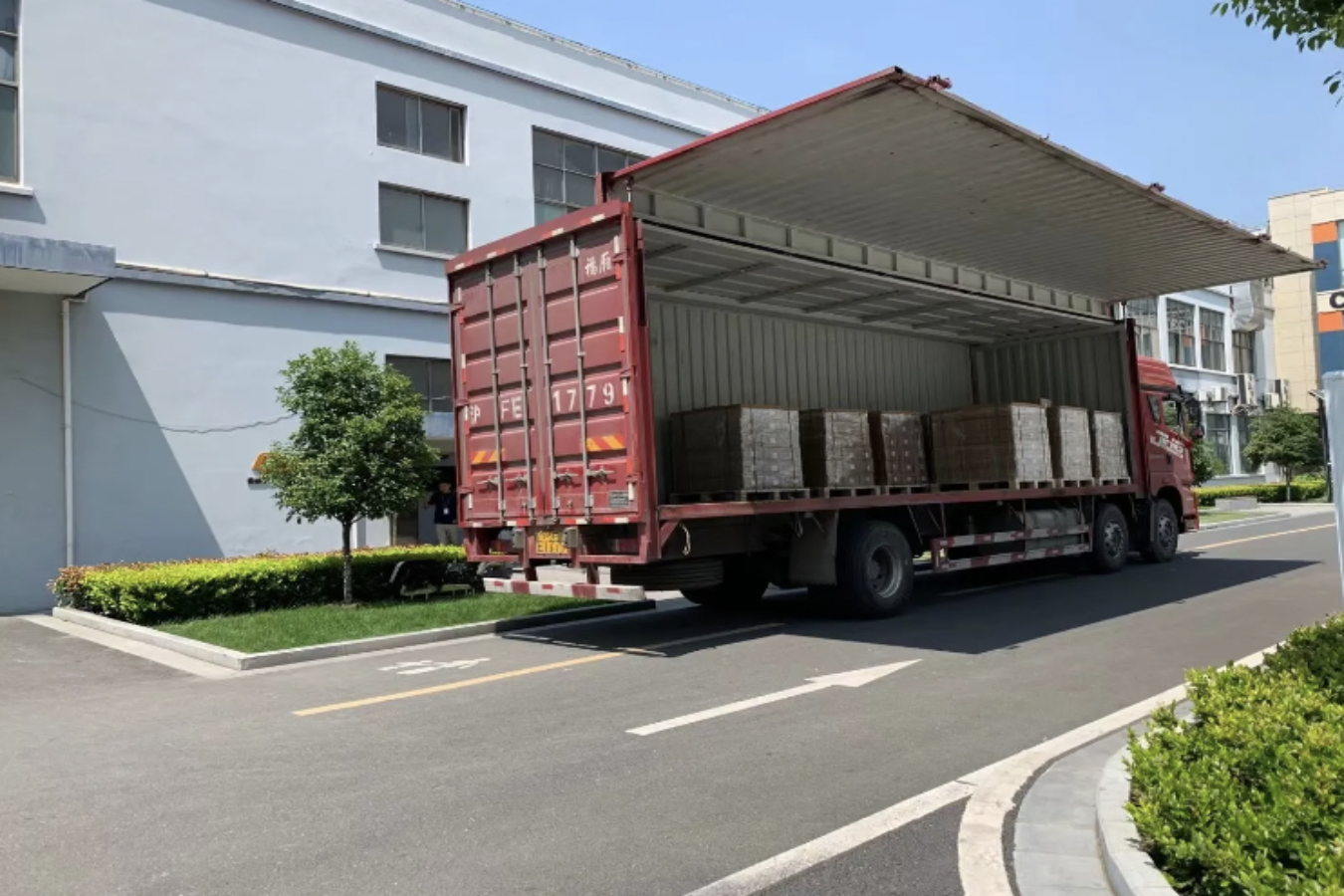

Paket & Pangiriman

Kita bakal nggawe packing profesional karo kothak karton lan kothak kayu, kanggo nglindhungi rel guide gerakan linear saka karusakan, lan Kita bakal milih mode cocok saka transportasi kanggo ngirim barang kanggo sampeyan, kita uga bisa nggawe paket lan pangiriman miturut Panjenengan panjaluk.

Kanggo panuntun rolling gerakan linier seri PRGW-CA / PRGW-HA, kita bisa ngerti definisi saben kode kaya ing ngisor iki:

Njupuk ukuran 45 contone:

Aplikasi Linear Guideway

1) Sistem Otomasi

2) peralatan transportasi abot

3) mesin pangolahan CNC

4) mesin nglereni abot

5) CNC mesin grinding

6) mesin ngecor injeksi

7) mesin discharge listrik

8) mesin gantry gedhe

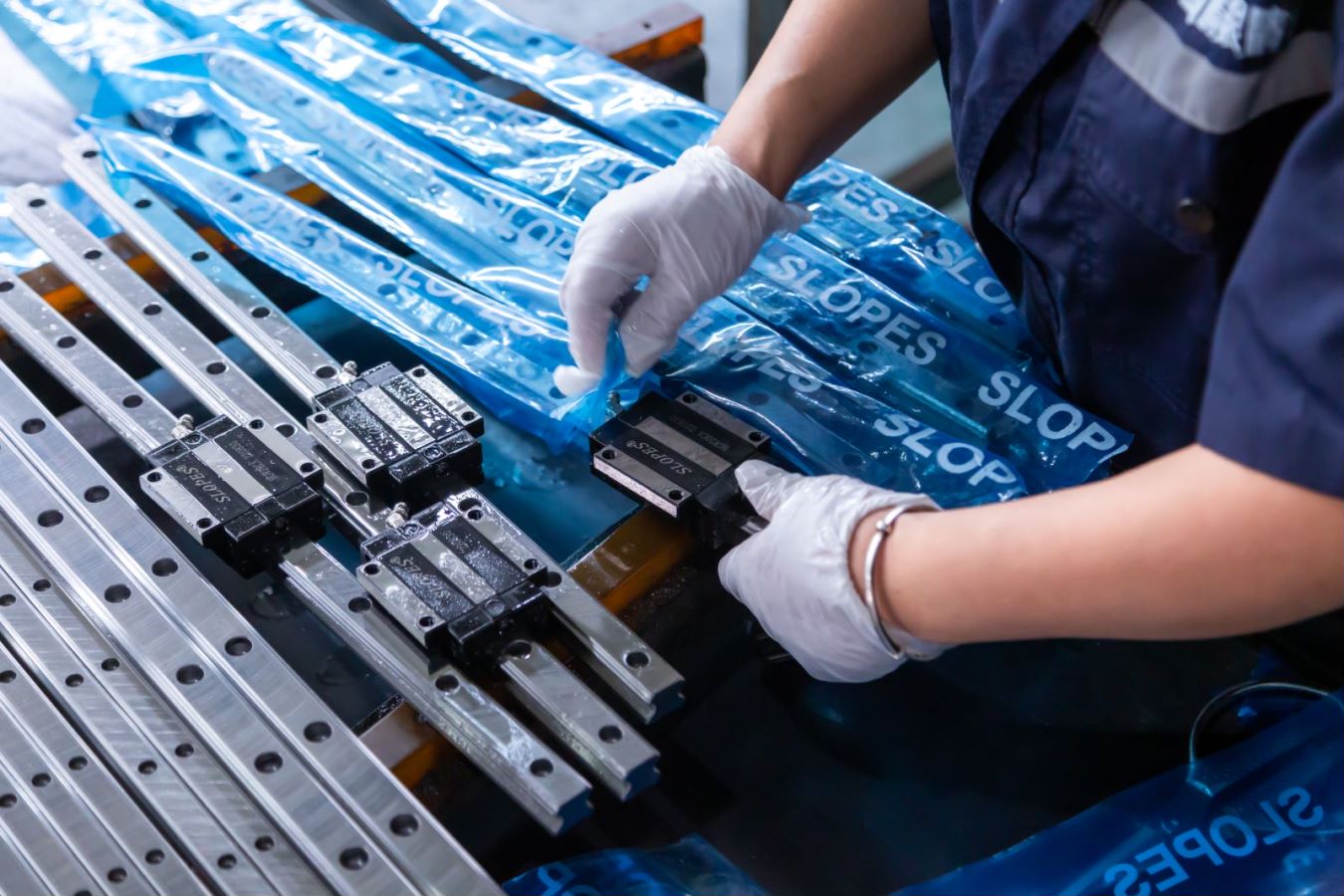

Paket Safety

lenga lan paket plastik anti banyu kanggo saben roller prewangan guide linear lan banjur kothak karton utawa pigura kayu.

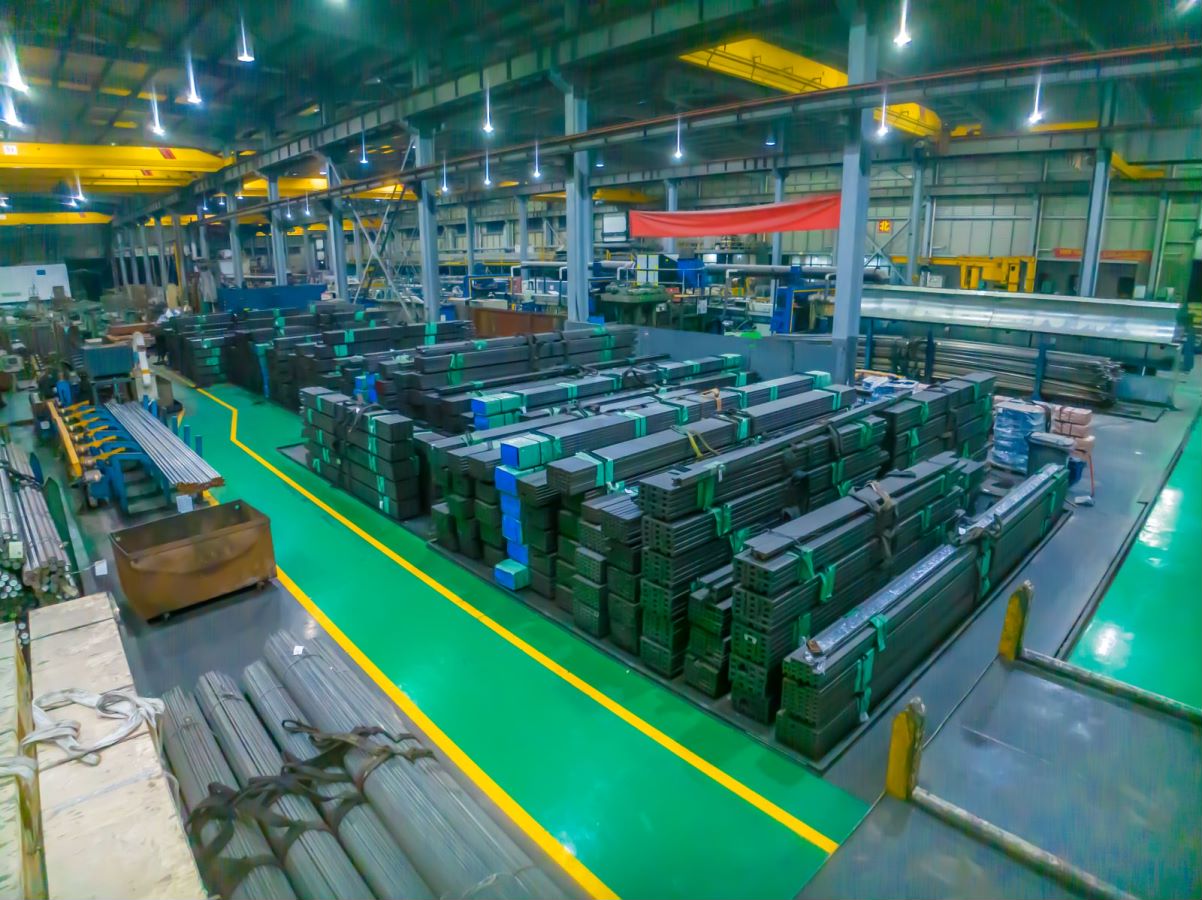

Bahan Baku

kita ngontrol jinis kualitas geser linear saka sumber bahan mentah nganti produk rampung sadurunge dikirim.

Komentar sarujuk kanggo ril roller linear

Akeh pelanggan teka ing pabrik, padha mriksa jinis rel linear ing pabrik lan wareg karo pabrik kita, kualitas pesawat rel linear lan layanan kita.

Darmabakti kanggo kontrol kualitas sing ketat lan layanan pelanggan sing wicaksana, anggota staf sing berpengalaman tansah kasedhiya kanggo ngrembug syarat sampeyan lan njamin kepuasan pelanggan lengkap. Kajaba iku, kita wis entuk sertifikat CE. Sade uga ing kabeh kutha lan provinsi sak China, produk kita uga diekspor kanggo klien ing negara lan wilayah kayata Rusia, Kanada, Amerika, Meksiko etc. Kita uga welcome pesenan ODM. Apa milih produk saiki saka katalog kita utawa njaluk bantuan teknik kanggo aplikasi sampeyan, sampeyan bisa ngomong karo pusat layanan pelanggan babagan syarat sumber sampeyan.

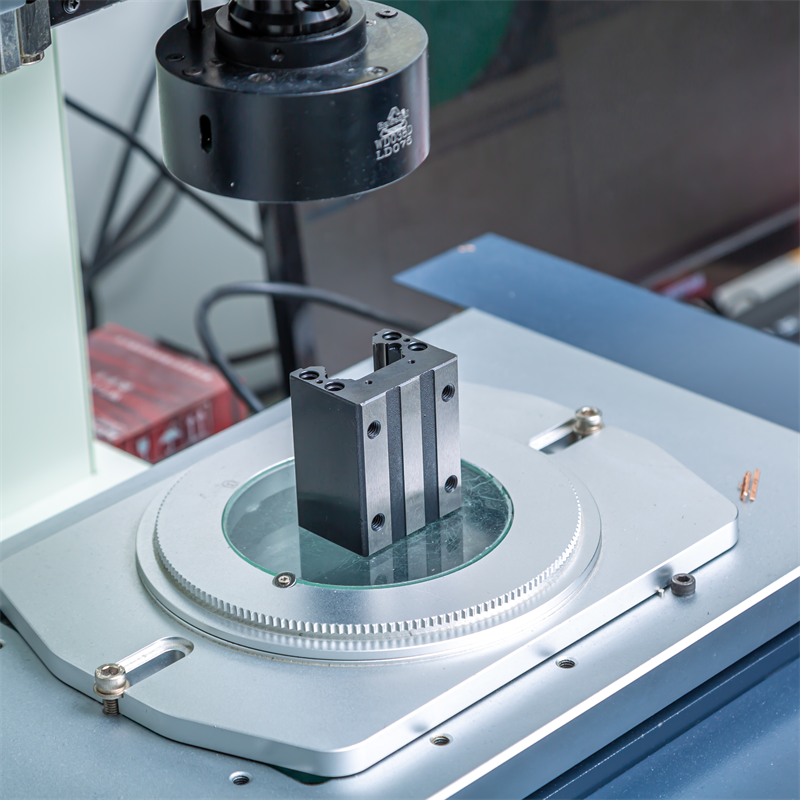

Kualitas-QC kanggo blok rel linear

1. departemen QC kanggo ngontrol kualitas kanggo saben langkah.

2. Peralatan produksi presisi dhuwur, kayata Chiron FZ16W, Pusat Mesin DMG MORI MAX4000, ngontrol presisi kanthi otomatis.

3. Sistem kontrol mutu ISO9001:2008

Linear Motion Rail Guide Dimensi

Ukuran lengkap kanggo roller bantalan rel guide linear minangka nderek:

Model	Ukuran Unit (mm)		Ukuran blok (mm)				Ukuran Rel (mm)					Ukuran bolt pemasangankanggo ril	Rating beban dinamis dhasar	Rating beban statis dhasar	bobot
	Ukuran Unit (mm)		Ukuran blok (mm)				Ukuran Rel (mm)					Ukuran bolt pemasangankanggo ril	Rating beban dinamis dhasar	Rating beban statis dhasar	Blok	Rel
	H	N	W	B	C	L	W_R	H_R	D	P	E	mm	C (kN)	C0 (kN)	kg	Kg/m
PRGH45CA	70	20.5	86	60	60	153.2	45	38	20	52.5	22.5	M12*35	92.6	178.8	3.18	9.97
PRGH45HA	70	20.5	86	60	80	187	45	38	20	52.5	22.5	M12*35	116	230.9	4.13	9.97
PRGL45CA	60	20.5	86	60	60	153.2	45	38	20	52.5	22.5	M12*35	92.6	178.8	3.18	9.97
PRGL45HA	60	20.5	86	60	60	187	45	38	20	52.5	22.5	M12*35	116	230.9	4.13	9.97
PRGW45CC	60	37.5	120	100	80	153.2	45	38	20	52.5	22.5	M12*35	92.6	178.8	3.43	9.97
PRGW45HC	60	37.5	120	100	80	187	45	38	20	52.5	22.5	M12*35	116	230.9	4.57	9.97
