slient ტიპის ბურთის ხაზოვანი სახელმძღვანელო

Მოკლე აღწერა:

მოდელი:PQHH-CA / PQHH-HA

ზომა:15, 20, 25, 30, 35, 45

სარკინიგზო მასალა:S55C

ბლოკის მასალა:20 CRmo

ნიმუში:ხელმისაწვდომი

Მიტანის დრო:5-15 დღე

სიზუსტის დონე:C, H, P, SP, UP

გამოგვიგზავნეთ ელ.წერილი Whatsapp

პროდუქტის დეტალი

პროდუქტის ტეგები

PQHH სერიის მბრუნავი ხაზოვანი საკისრები

PQHH სერიის სარკინიგზო მეგზური საკისარი ასევე დაფუძნებულია ოთხი რიგის წრიულ რკალის კონტაქტზე, მისი SynchMotion TM ტექნოლოგიის გამო, PQHH სერიის ხაზოვანი სლაიდების ერთეულს შეუძლია უზრუნველყოს გლუვი მოძრაობა, უმაღლესი შეზეთვა, ჩუმად მუშაობა და ხანგრძლივი მუშაობის ხანგრძლივობა, ამიტომ ეს ზუსტი ხაზოვანი სლაიდი შესაფერისია მაღალი სიჩქარისთვის. სიჩქარე, დაბალი ხმაური და შემცირებული მტვრის წარმოქმნის სამუშაო მდგომარეობა.

PQH სერიის ხაზოვანი სასრიალო სარკინიგზო და ვაგონის მახასიათებლები

(1) დაბალი ხმაური
SynchMotionTM ტექნოლოგიის გამოყენებით, ბურთებს აწყობს თანაბრად და თანაბრად, მოძრავ ელემენტებს შორის კონტაქტის აღმოფხვრის გამო, შეჯახების ხმაური და ხმის დონე მკვეთრად მცირდება.

(2) თვითშეზეთვა
სპეციალური შეზეთვის ბილიკის დიზაინის გამო, დანაყოფების შესანახი სივრცის საპოხი შეიძლება შეივსოს.ამიტომ საპოხი მასალის შევსების სიხშირე შეიძლება შემცირდეს.

(3) გლუვი მოძრაობა

სინქრონული კონექტორის გამო, რომელიც აკავშირებს ხაზოვანი სრიალის სარკინიგზო ფოლადის ბურთებს ერთიან ციკლში, ასე რომ, როდესაც ხაზოვანი სლაიდის სახელმძღვანელო იწყებს მოძრაობას, ყველა ბურთი იწყება თითქმის ერთდროულად და ბურთებს შორის შეჯახების გარეშე, ასევე შეუძლია შეამციროს ხახუნის წინააღმდეგობა.

(4) მაღალი სიჩქარის შესრულება

სინქრონული კონექტორის ხაზოვანი სლაიდის დიზაინი აცნობიერებს რგოლის კონტაქტს ფოლადის ბურთებსა და კონექტორს შორის, ამცირებს ხახუნს და აჩქარებს მოძრაობას.

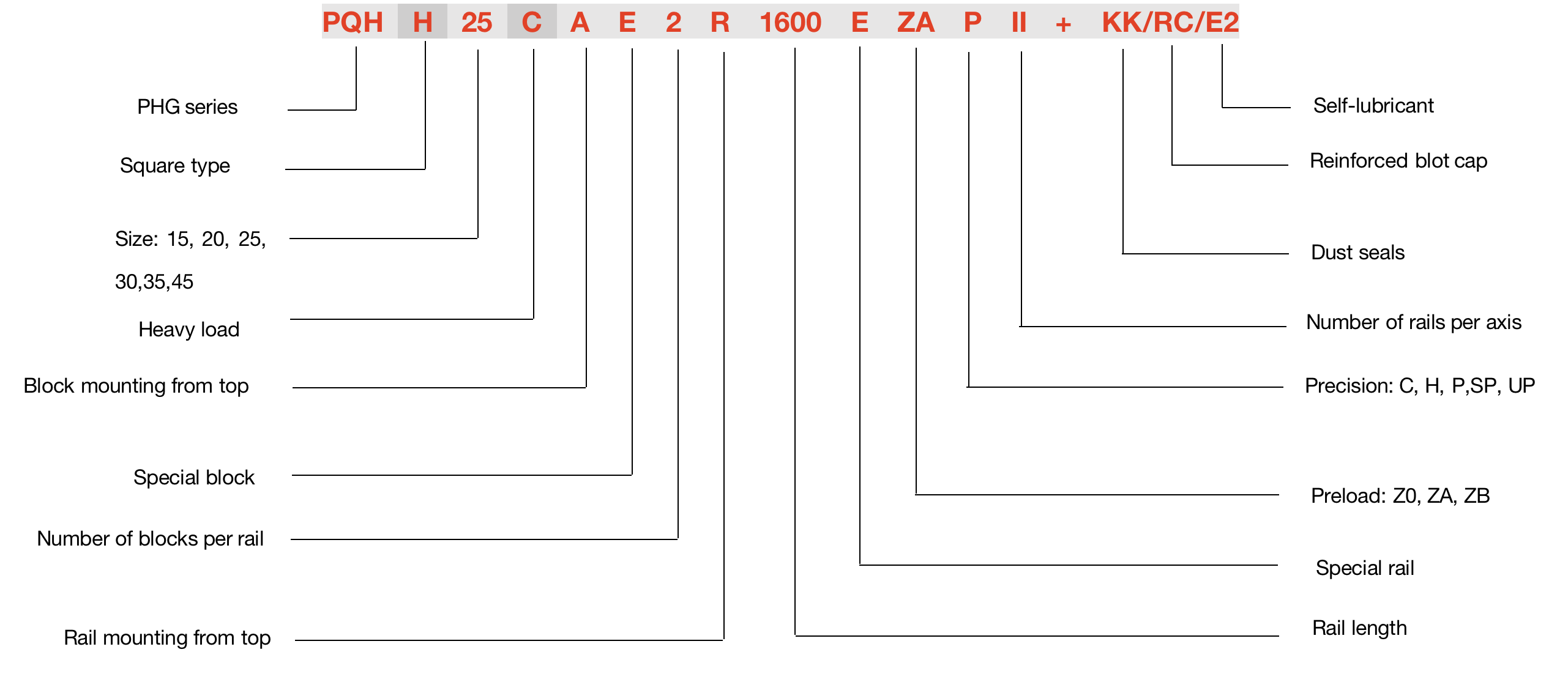

PQHH-CA / PHGH-HA სერიის ხაზოვანი სლაიდების შეკრებისთვის, ჩვენ შეგვიძლია ვიცოდეთ თითოეული კოდის განმარტება შემდეგნაირად:

მაგალითად აიღეთ ზომა 25:

სრული ტესტირების პროცესი

ჩვენ უნდა უზრუნველვყოთ lm სახელმძღვანელო სარკინიგზო ხარისხი და სრული ტესტირება.

წყაროს კონტროლი

ნედლეულის დამუშავებიდან დაწყებული lm სახელმძღვანელოს დასრულებამდე, ჩვენ დაჟინებით ვცდილობთ თვალყური ადევნოთ მთელ პროცესს, რათა მომხმარებლები დარწმუნებულნი იყვნენ.

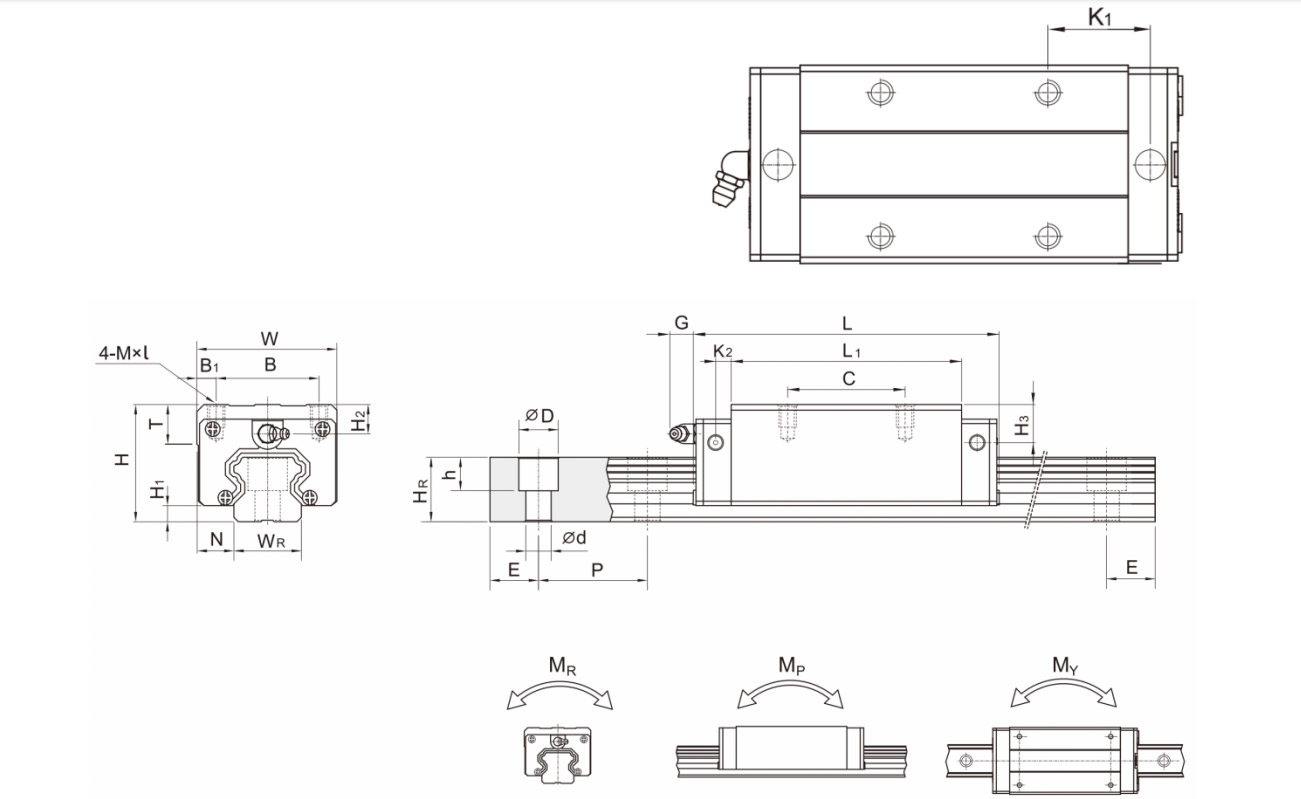

ზომები

სრული ზომები ყველა ხაზოვანი სლაიდების მძიმე ზომისთვის იხილეთ ქვემოთ მოცემული ცხრილი ან ჩამოტვირთეთ ჩვენი კატალოგი:

სრული ზომები ყველა ზომისთვის იხილეთ ქვემოთ მოცემული ცხრილი ან ჩამოტვირთეთ ჩვენი კატალოგი:

მოდელი	შეკრების ზომები (მმ)			ბლოკის ზომები (მმ)													რელსის ზომები (მმ)							სამონტაჟო ჭანჭიკის ზომა ლიანდაგისთვის	ძირითადი დინამიური დატვირთვის რეიტინგი	ძირითადი სტატიკური დატვირთვის რეიტინგი	დასაშვები სტატიკური შეფასებული მომენტი			წონა
																											MR	MP	MY	ბლოკირება	სარკინიგზო
	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	Mxl	T	H2	H3	WR	HR	D	h	d	P	E	mm	C (kN)	C0(kN)	კნ-მ	კნ-მ	კნ-მ	kg	კგ/მ
PQHH15CA	28	4	9.5	34	26	4	26	39.4	61.4	10	5	5.3	M4 * 5	6	7.95	8.2	15	15	7.5	5.3	4.5	60	20	M4 * 16	17.94	19.86	0.1	0.08	0.08	0.18	1.45
PQHH20CA	30	4.6	12	44	32	6	36	50.5	76.7	11.75	6	12	M5 * 6	8	6	6	20	17.5	9.5	8.5	6	60	20	M5 * 16	35.26	33.86	0.26	0.19	0.19	0.29	2.21
PQHH20HA							50	65.2	91.4	12.1															42.52	42.31	0.31	0.27	0.27	0.38
PQHH25CA	40	5.5	12.5	48	35	6.5	35	58	83.4	15.7	6	12	M6*8	8	10	9	23	22	11	9	7	60	20	M6 * 20	41.9	48.75	0.39	0.31	0.31	0.5	3.21
PQHH25HA							50	78.6	104	18.5															50.61	60.94	0.5	0.45	0.45	0.68
PQHH30CA	45	6	16	60	40	10	40	70	97.4	19.5	6.25	12	M8 * 10	8.5	9.5	9	28	26	14	12	9	80	20	M8 * 25	58.26	66.34	0.6	0.5	0.5	0.87	4.47
PQHH30HA							60	93	120.4	2175 წ															70.32	88.45	0.83	0.89	0.89	1.15
PQHH35CA	55	7.5	18	70	50	10	50	80	113.6	19	7.5	12	M8 * 12	10.2	15.5	13.5	34	29	14	12	9	80	20	M8 * 25	78.89	86.66	1.07	0.76	0.76	1.44	6.3
PQHH35HA							72	105.8	139.4	20.9															95.23	115.55	1.45	1.33	1.33	1.9
PQHH45CA	70	9.2	20.5	86	60	13	60	97	139.4	23	10	12.9	M10*17	16	18.5	20	45	38	20	17	14	105	22.5	M12 * 35	119.4	135.42	1.83	1.38	1.38	2.72	10.41
PQHH45HA							80	128.8	171.2	29.09															144.13	180.56	2.47	2.41	2.41	3.59
