내마모성 / 고하중 / 저소음
리니어 레일 베어링용 특수 능직

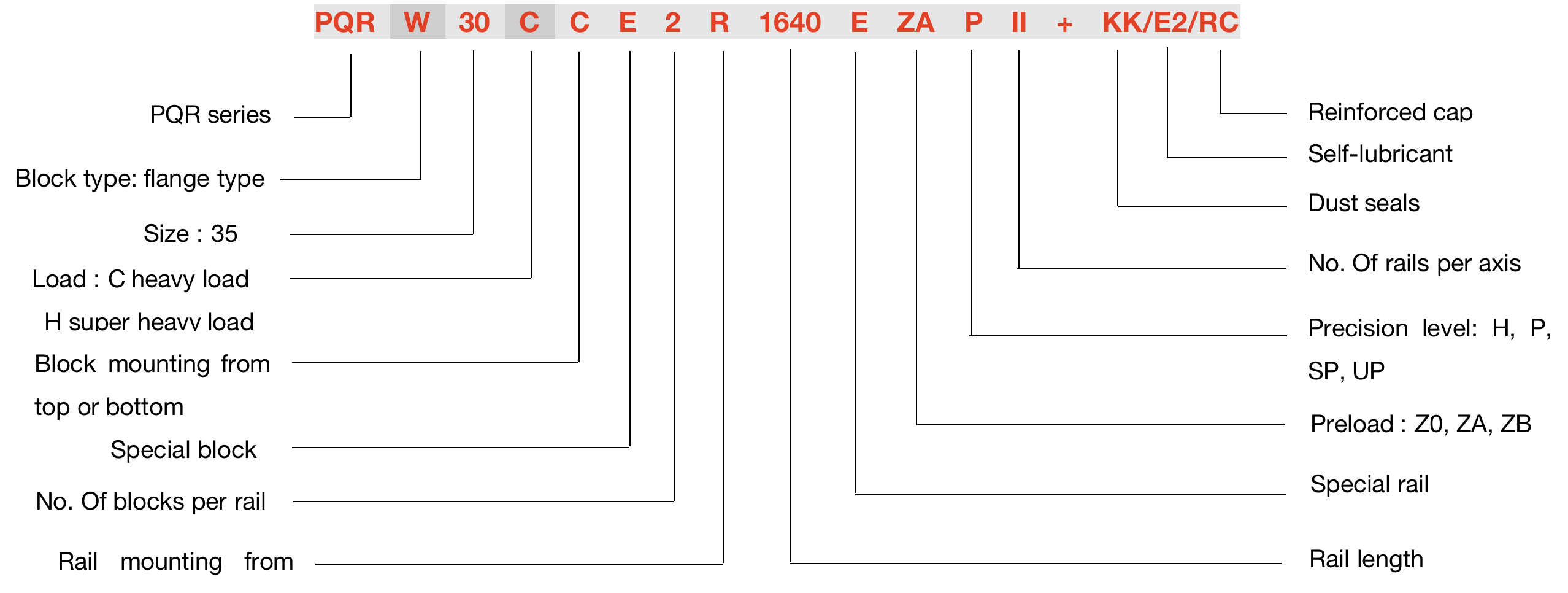

명확한 각인 로고, 볼 리니어 가이드의 모델
완전한 사양
모든 방향의 고하중과 고강성을 지니는 점을 제외하면 롤러형 리니어 가이드와 동일하며 SynchMotion을 채택했습니다.TM기술 커넥터는 소음, 롤링 마찰 저항을 줄이고 작동을 원활하게 개선하고 서비스 수명을 연장할 수 있습니다.따라서 PQRW 시리즈는 고속, 저소음 및 고강성이 요구되는 산업용에 적합한 광범위한 산업용 애플리케이션을 보유하고 있습니다.
1) 네 방향에서 높은 하중 지지
PQRW 선형 슬라이드는 45° - 45° 접촉 시스템을 채택하고 상하, 좌우 방향의 하중을 견딜 수 있어 선형 가이드에 초하중 기능을 부여합니다.동일한 작업 조건에서 PQR 베어링 선형 가이드는 볼 베어링 선형 레일보다 작으며 고하중을 균일하게 견뎌냅니다.
2) 저소음 설계
롤러는 롤러 동기 커넥터에 의해 균일하고 동일한 간격으로 배열될 수 있으므로 인접한 롤러 사이의 금속 타격 소리를 제거하기 위해 날카로운 고주파 사운드의 강도를 효과적으로 줄입니다.
3) 원활한 작동 개선
싱크모션 때문에TM기술, 마찰 저항을 효과적으로 줄일 수 있으므로 슬라이딩 작업이 더 부드럽습니다.
4) 4방향에서의 고강성
볼 리니어 가이드와 달리 PQRW 리니어 가이드 롤링 시스템은 롤러 리니어 가이드가 하중을 받는 동안 탄성 변형을 효과적으로 줄이기 위해 선형 접촉을 사용하는 롤러로 대체되었습니다.

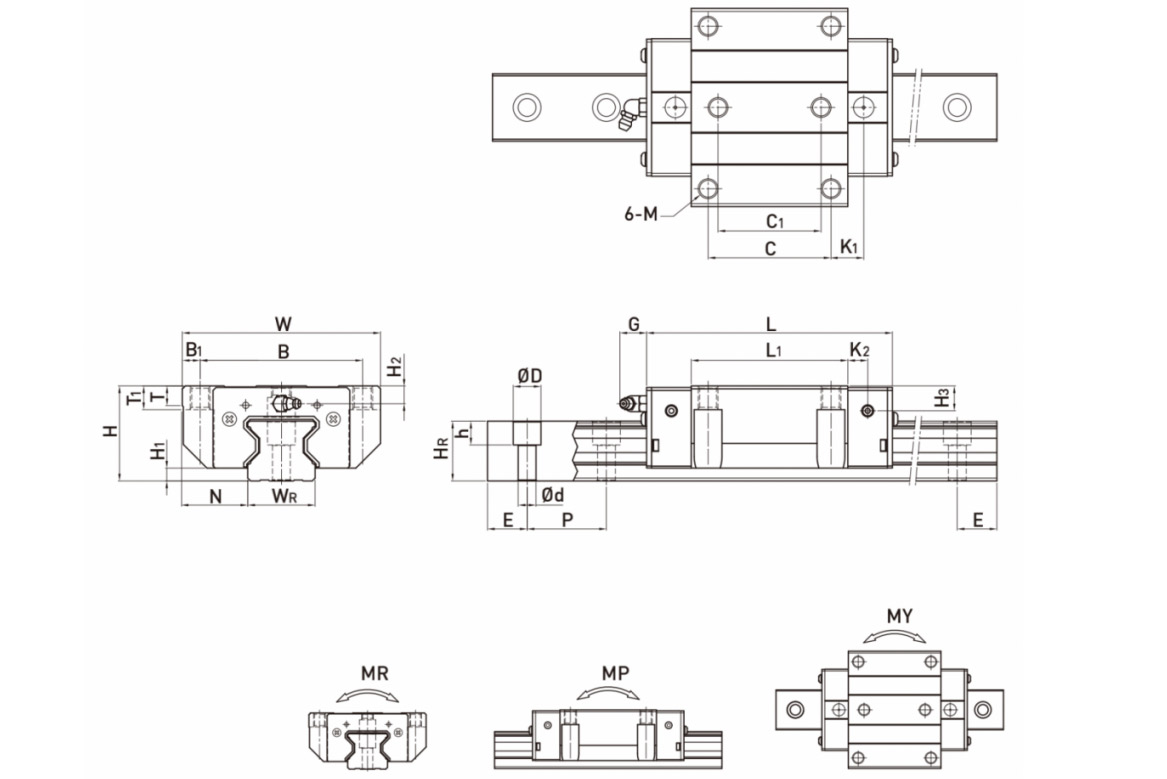

PQRW-CA / PQRW-HA 치수
모델 | 조립치수(mm) | 블록 치수(mm) | 레일 치수(mm) | 레일 장착 볼트 크기 | 기본동정격하중 | 기본 정정격 하중 | 허용 정적 정격 모멘트 | 무게 | |||||||||||||||||||||||||
MR | MP | MY | 차단하다 | 레일 | |||||||||||||||||||||||||||||
H | H1 | N | W | B | B1 | C | C1 | L1 | L | K1 | K2 | G | M | T | T1 | H2 | H3 | WR | HR | D | h | d | P | E | mm | C(kN) | C0(kN) | kN-m | kN-m | kN-m | kg | kg/m | |
PQRW20CC | 30 | 5 | 21.5 | 63 | 53 | 5 | 40 | 35 | 57.5 | 86 | 13.8 | 6 | 5.3 | M6 | 8 | 4.3 | 4.3 | 20 | 21 | 9.5 | 8.5 | 6 | 30 | 20 | M5*20 | 26.3 | 38.9 | 0.591 | 0.453 | 0.453 | 0.32 | 2.76 | |
PQRW25CC | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 40 | 66 | 97.9 | 15.75 | 7.25 | 12 | M8 | 9.5 | 6.2 | 6 | 23 | 23.6 | 11 | 9 | 7 | 30 | 20 | M6*20 | 38.5 | 54.4 | 0.722 | 0.627 | 0.627 | 0.5 | 3.08 | |
PQRW25HC | 81 | 112.9 | 24 | 44.7 | 65.3 | 0.867 | 0.907 | 0.907 | 0.62 | ||||||||||||||||||||||||
PQRW30CC | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 44 | 71 | 109.8 | 17.5 | 8 | 12 | M10 | 9.5 | 6.5 | 7.3 | 28 | 28 | 14 | 12 | 9 | 40 | 20 | M8*25 | 51.5 | 73 | 1.284 | 0.945 | 0.945 | 0.79 | 4.41 | |
PQRW30HC | 93 | 131.8 | 28.5 | 64.7 | 95.8 | 1.685 | 1.63 | 1.63 | 1.02 | ||||||||||||||||||||||||
PQRW35CC | 48 | 6.5 | 33 | 100 | 82 | 9 | 62 | 52 | 79 | 124 | 16.5 | 10 | 12 | M10 | 12 | 9 | 12.6 | 34 | 30.2 | 14 | 12 | 9 | 40 | 20 | M8*25 | 77 | 94.7 | 1.955 | 1.331 | 1.331 | 1.26 | 6.06 | |
PQRW35HC | 106.5 | 151.5 | 30.25 | 95.7 | 126.3 | 2.606 | 2.335 | 2.335 | 1.63 | ||||||||||||||||||||||||
PQRW45CC | 60 | 8 | 37.5 | 120 | 100 | 10 | 80 | 60 | 106 | 153.2 | 21 | 10 | 12.9 | M12 | 14 | 10 | 14 | 45 | 38 | 20 | 17 | 14 | 52.5 | 22.5 | M12*35 | 123.2 | 156.4 | 3.959 | 2.666 | 2.666 | 2.45 | 9.97 | |
PQRW45HC | 139.8 | 187 | 37.9 | 150.8 | 208.6 | 5.278 | 5.086 | 4.694 | 3.17 |
