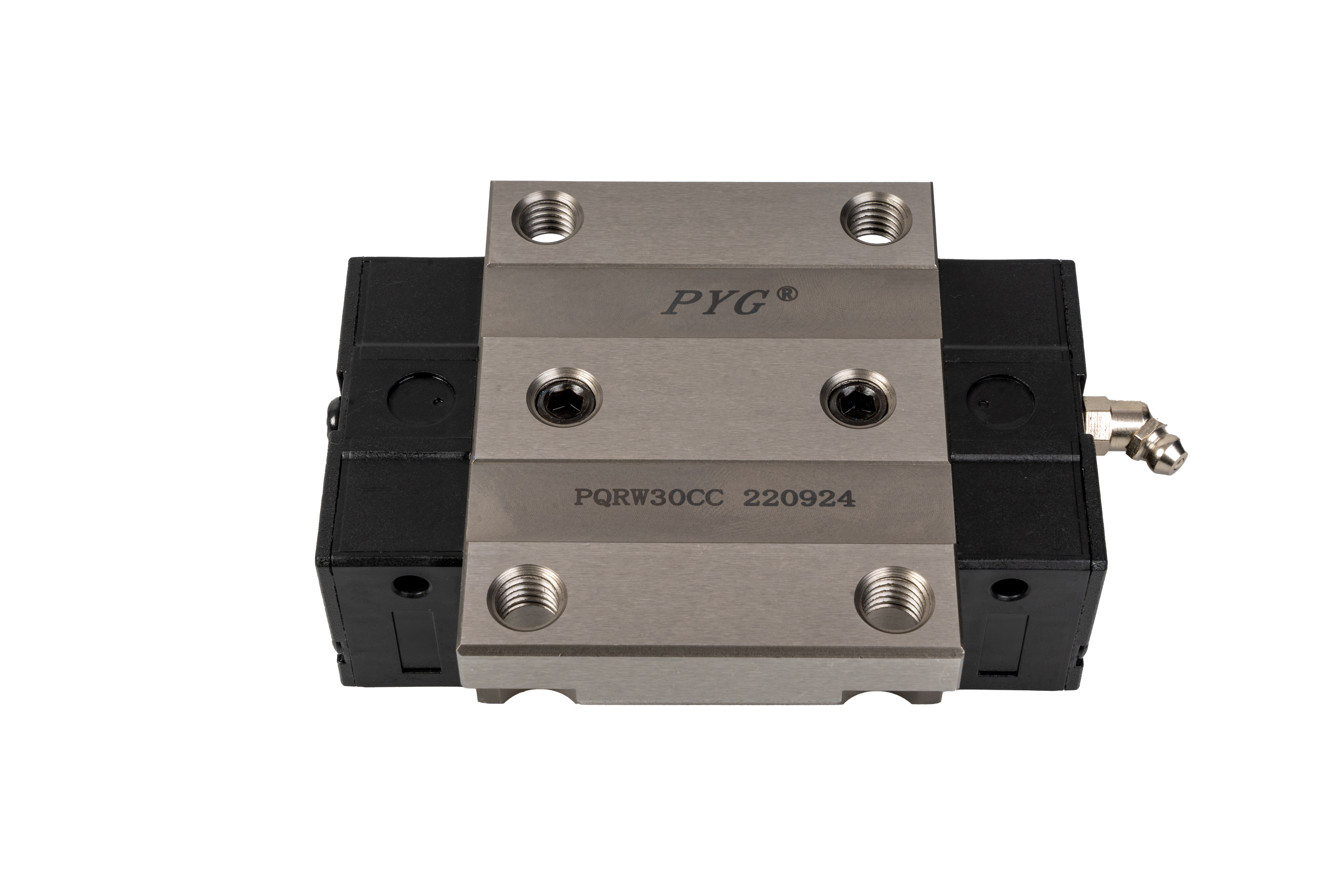

System szyn ślizgowych liniowych serii PQR najlepszy liniowy przewodnik dla CNC

Krótki opis:

Podobnie jak prowadnice liniowe typu rolkowego, z tą różnicą, że wytrzymują duże obciążenia ze wszystkich kierunków i mają dużą sztywność, a także wykorzystują technologię SynchMotion^TMzłącze technologiczne, może zmniejszyć hałas, opór tarcia tocznego, poprawić płynność działania i wydłużyć żywotność. Tak więc seria PQR ma szerszy zakres zastosowań przemysłowych, nadaje się do przemysłu, który wymaga dużej prędkości, ciszy i wysokiej sztywności.

Typ modelu:PQR

Rozmiar:30, 35, 45,55,65

Materiał szyny:S55C

Materiał bloku:20 CR-mo

Próbka:dostępny

Czas dostawy:5-15 dni

Poziom precyzji:C, H, P, SP, W GÓRĘ

Wyślij do nas e-mail WhatsApp

Szczegóły produktu

Tagi produktów

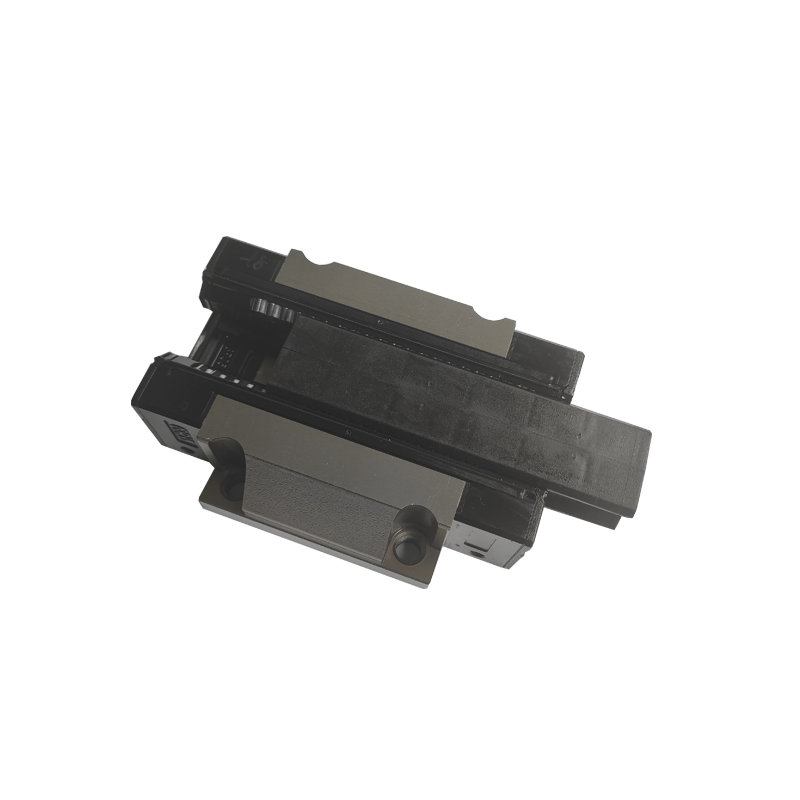

Definicja dla PQR Aligning Linear Rails

Funkcja dla serii PQR

odporny na zużycie / o dużej nośności / niski poziom hałasu

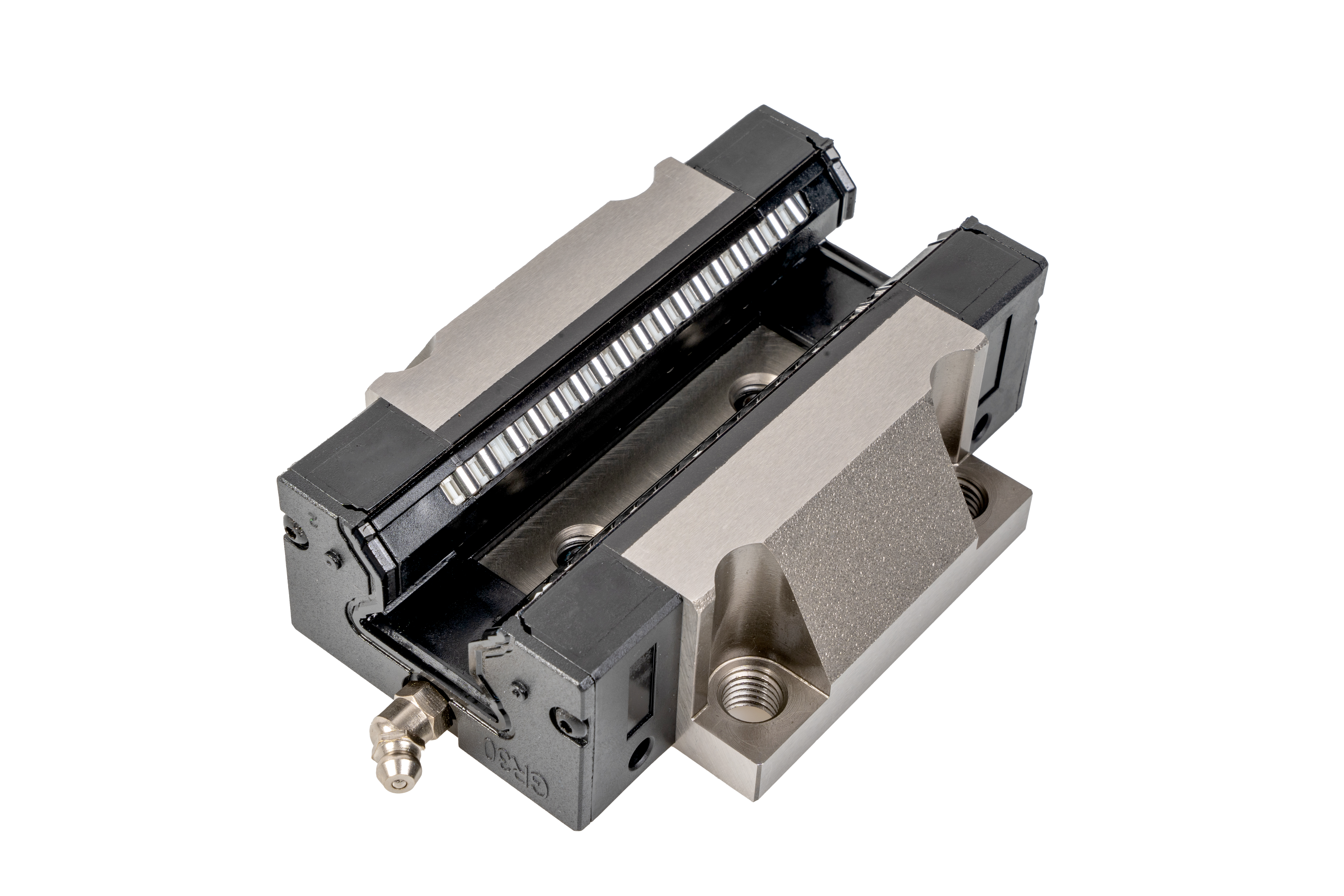

specjalny splot skośny do łożyskowania szyn liniowych

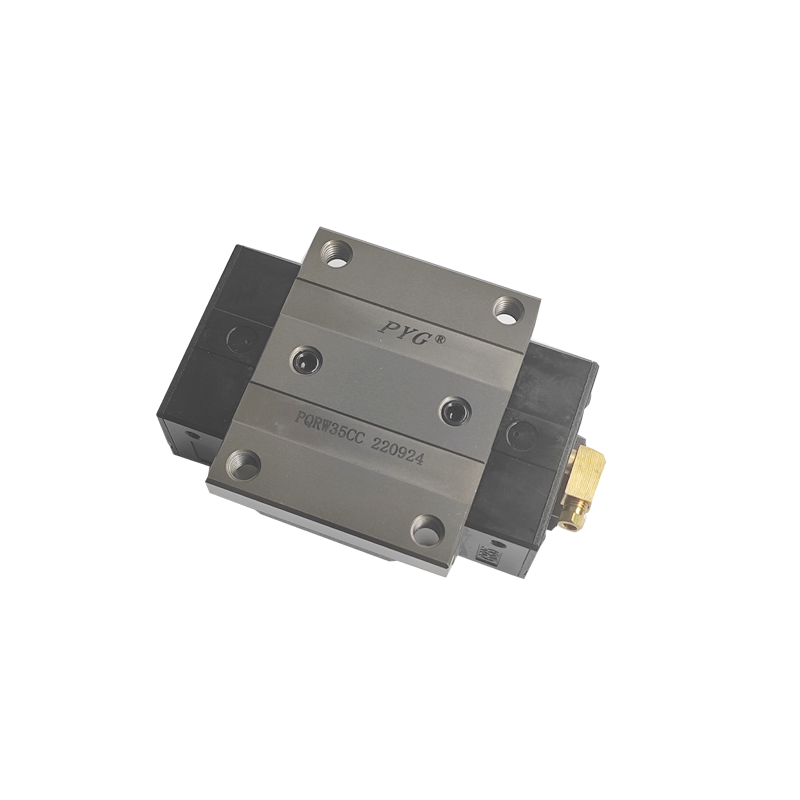

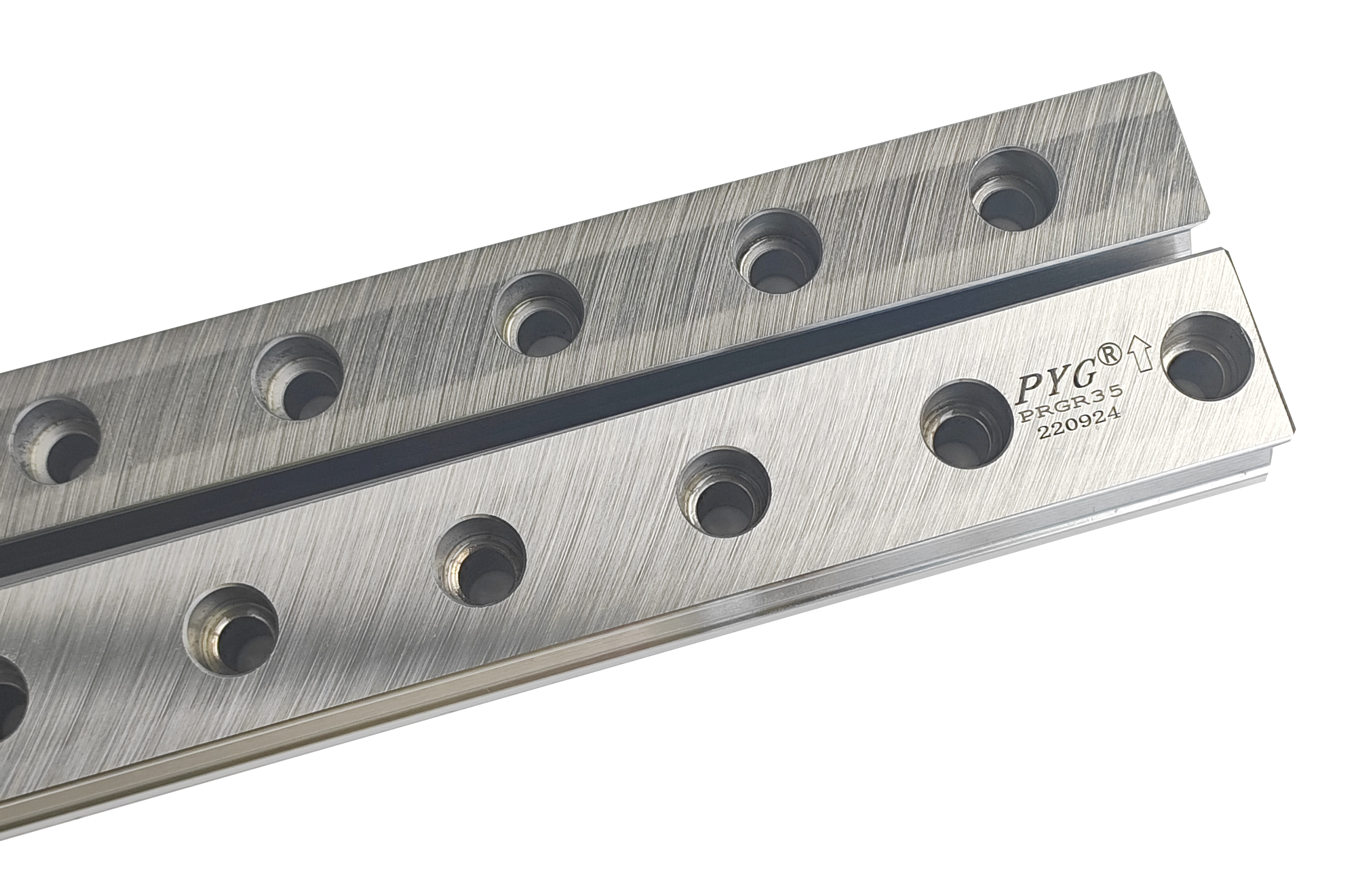

wyraźne logo grawerowane, model na prowadnicy liniowej kulkowej

pełna specyfikacja

Zaleta dla najlepszych szyn liniowych serii PQR

1. Prędkość napędu jest zmniejszona, ponieważ tarcie ruchu liniowej szyny prowadzącej jest niewielkie. Tak długo, jak istnieje niewielka moc mogąca wprawić maszynę w ruch, prędkość napędu jest zmniejszona, a ciepło generowane przez tarcie jest bardziej odpowiednie do dużej prędkości, częstego rozruchu i ruchu wstecznego.
2. Wysoka dokładność działania, ruch liniowej szyny prowadzącej odbywa się poprzez toczenie, nie tylko współczynnik tarcia zostaje zmniejszony do jednej pięćdziesiątej prowadnicy ślizgowej, ale także szczelina między dynamicznym a statycznym oporem tarcia staje się bardzo mała, aby uzyskać stabilny ruch, zmniejszyć wstrząsy i wibracje, można osiągnąć pozycjonowanie, co sprzyja poprawie szybkości reakcji i czułości systemu CNC.

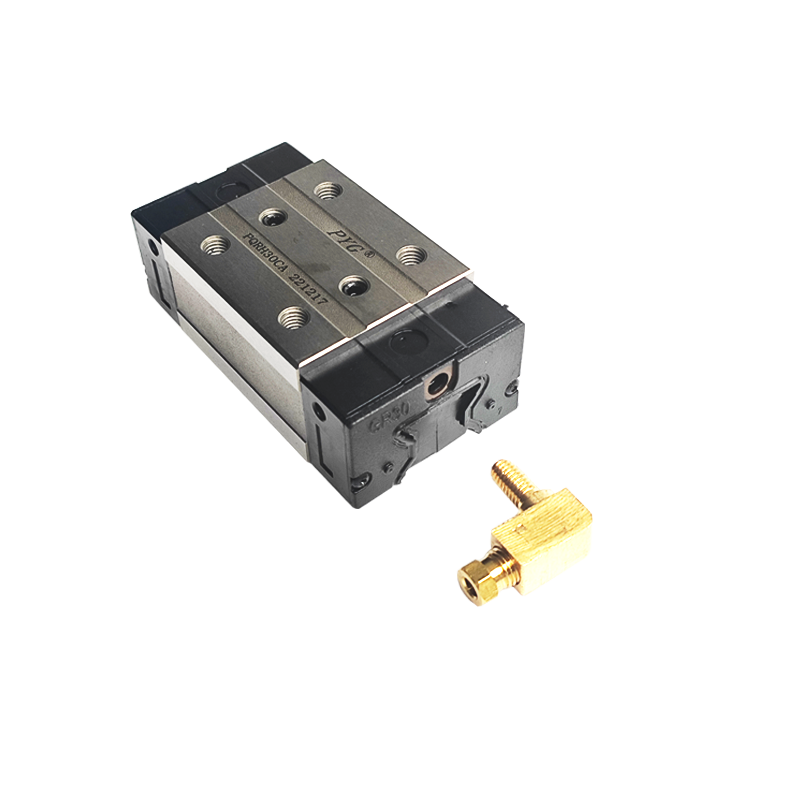

3. Prosta konstrukcja, łatwa instalacja, wysoka zmienność, rozmiar liniowej szyny prowadzącej może być utrzymany w względnym zakresie, błąd otworu śruby montażowej szyny ślizgowej jest niewielki, łatwa wymiana, montaż pierścienia wtrysku oleju na suwaku, możliwość bezpośredniego dostarczania oleju, możliwość podłączenia do automatycznego doprowadzania oleju z przewodu olejowego, dzięki czemu straty maszyny są zmniejszone, może utrzymać precyzyjną pracę przez długi czas.

PYG^®Technologia gromadziła technologię z latami doświadczeń, a jej prowadnice liniowe mająwysoka precyzja i duża sztywność, które z łatwością mogą zastąpić podobne produkty japońskie, koreańskie i Bay.

Idealny ruch liniowy

LM Guide, znany również jako prowadnica ruchu liniowego lub prowadnica ślizgowa, to rewolucyjny produkt zaprojektowany w celu zapewnienia płynnego i precyzyjnego ruchu liniowego w szerokim zakresie zastosowań. Dzięki swojej doskonałej wydajności i wyjątkowej trwałości ta najnowocześniejsza technologia rewolucjonizuje branże na całym świecie.

Prowadnice LM są zaprojektowane do płynnego, precyzyjnego ruchu liniowego, co czyni je idealnymi do szerokiej gamy systemów automatyki przemysłowej. Niezależnie od tego, czy chodzi o robotykę, sprzęt półprzewodnikowy czy maszyny medyczne, szyna zapewnia płynny ruch i precyzyjne pozycjonowanie, zwiększając wydajność operacyjną i produktywność.

Dzięki kompaktowej konstrukcji i dużej nośności prowadnice LM doskonale wytrzymują duże obciążenia i ekstremalne warunki pracy. Zaawansowana konstrukcja i wysokiej jakości materiały zapewniają długotrwałą wydajność i minimalne wymagania konserwacyjne, minimalizując przestoje i potencjalne straty produkcyjne.

Zaleta suwaków

1. Nasze bloki prowadnic liniowych są wyposażone w odpowiednie zaciski, które redukują tarcie i zapobiegają spadaniu stalowych kulek, dzięki czemu maszyna może pracować bezpieczniej i stabilniej,

2. Do specjalnych warunków pracy nasze zjeżdżalnie mogą być również wykonane w wersji odpornej na wysokie temperatury i korozję.

3. Nasze suwaki są wymienne. Jeśli chcesz wymienić tylko suwak, podaj nam potrzebny rozmiar, a my dopasujemy go do Twoich potrzeb.

Typy bloków:

Istnieją dwa rodzaje bloków: kołnierzowy i kwadratowy. Bloki kołnierzowe nadają się do stosowania przy dużych obciążeniach momentem ze względu na niższą wysokość montażową i szerszą powierzchnię montażową.

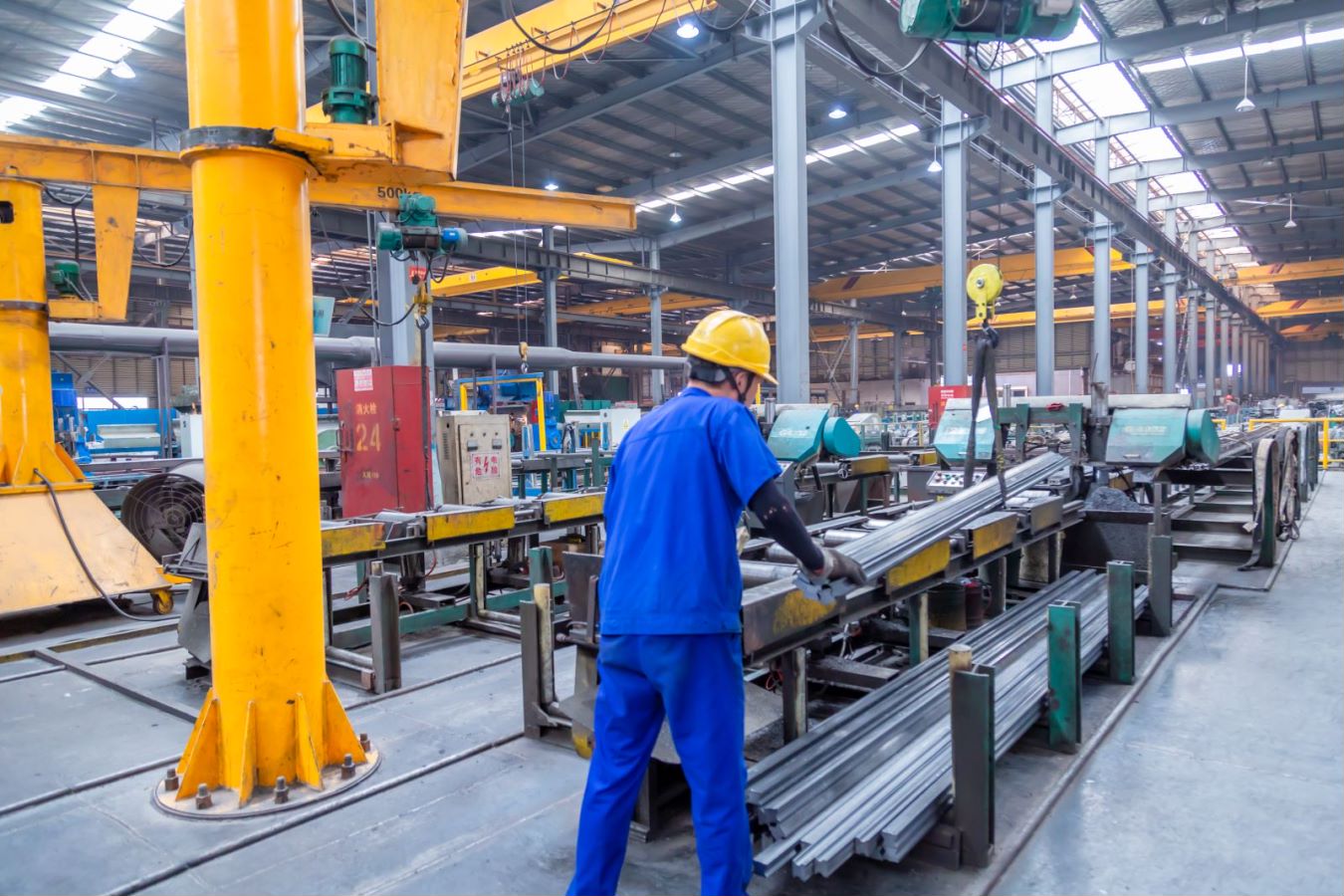

Wystarczająca podaż

Gwarantujemy terminową dostawę i realizację dużego zapotrzebowania na wózki z łożyskami kulkowymi i szyny prowadzące.

Wymiary

Wymiary serii PQR

Model	Wymiary zestawu (mm)		Rozmiar bloku (mm)				Wymiary szyny (mm)					Rozmiar śruby montażowejdla kolei	Podstawowe dynamiczne obciążenie znamionowe	Podstawowe obciążenie statyczne	waga
															Blok	Kolej
	H	N	W	B	C	L	W_R	H_R	D	P	mi	mm	C (kN)	C0(kN)	kg	kg/m
PQRH20CA	34	12	44	32	36	86	20	21	9,5	30	20	M5*20	26.3	38,9	0,4	2,76
PQRH25CA	40	12,5	48	35	35	97,9	23	23.6	11	30	20	M6*20	38,5	54.4	0,6	3.08
PQRH25HA					50	112,9							44,7	65.3	0,74	3.08
PQRH30CA	45	16	60	40	40	109,8	28	28	14	40	20	M8*25	51,5	73,0	0,89	4.41
PQRH30HA					60	131,8							64,7	95,8	1.15	4.41
PQRH35CA	55	18	70	50	50	124	34	30.2	14	40	20	M8*25	77	94,7	1,56	6.06
PQRH35HA					72	151,5							95,7	126,3	2.04	6.06
PQRH45CA	70	20,5	86	60	60	153,2	45	38	20	52,5	22,5	M12*35	123,2	156,4	3.16	9,97
PQRH45HA					80	187							150,8	208,6	4.1	9,97

Model	Wymiary zestawu (mm)		Rozmiar bloku (mm)				Wymiary szyny (mm)					Rozmiar śruby montażowejdla kolei	Podstawowe dynamiczne obciążenie znamionowe	Podstawowe obciążenie statyczne	waga
															Blok	Kolej
	H	N	W	B	C	L	W_R	H_R	D	P	mi	mm	C (kN)	C0(kN)	kg	kg/m
PQRL20CA	30	12	44	32	36	86	20	21	9,5	30	20	M5*20	26.3	38,9	0,32	2,76
PQRL25CA	36	12,5	48	35	35	97,9	23	23.6	11	30	20	M6*20	38,5	54.4	0,5	3.08
PQRL25HA					50	112,9							44,7	65.3	0,62	3.08
PQRL30CA	42	16	60	40	40	109,8	28	28	14	40	20	M8*25	51,5	73,0	0,79	4.41
PQRL30HA					60	131,8							64,7	95,8	1.02	4.41
PQRL35CA	48	18	70	50	50	124	34	30.2	14	40	20	M8*25	77	94,7	1.26	6.06
PQRL35HA					72	151,5							95,7	126,3	1,63	6.06
PQRL45CA	60	20,5	86	60	60	153,2	45	38	20	52,5	22,5	M12*35	123,2	156,4	2,45	9,97
PQRL45HA					80	187							150,8	208,6	3.17	9,97

Model	Wymiary zestawu (mm)		Rozmiar bloku (mm)				Wymiary szyny (mm)					Rozmiar śruby montażowejdla kolei	Podstawowe dynamiczne obciążenie znamionowe	Podstawowe obciążenie statyczne	waga
															Blok	Kolej
	H	N	W	B	C	L	W_R	H_R	D	P	mi	mm	C (kN)	C0(kN)	kg	kg/m
PQRW20CC	30	21,5	63	53	40	86	20	21	9,5	30	20	M5*20	26.3	38,9	0,47	2,76
PQRW25CC	36	23,5	70	57	45	97,9	23	23.6	11	30	20	M6*20	38,5	54.4	0,71	3.08
PQRW25HC					45	112,9							44,7	65.3	0,9	3.08
PQRW30CC	42	31	90	72	52	109,8	28	28	14	40	20	M8*25	51,5	73,0	1.15	4.41
PQRW30HC					52	131,8							64,7	95,8	1.51	4.41
PQRW35CC	48	33	100	82	62	124	34	30.2	14	40	20	M8*25	77	94,7	1,74	6.06
PQRW35HC					62	151,5							95,7	126,3	2,38	6.06
PQRW45CC	60	37,5	120	100	80	153,2	45	38	20	52,5	22,5	M12*35	123,2	156,4	3.41	9,97
PQRW45HC					80	187							150,8	208,6	4.54	9,97
