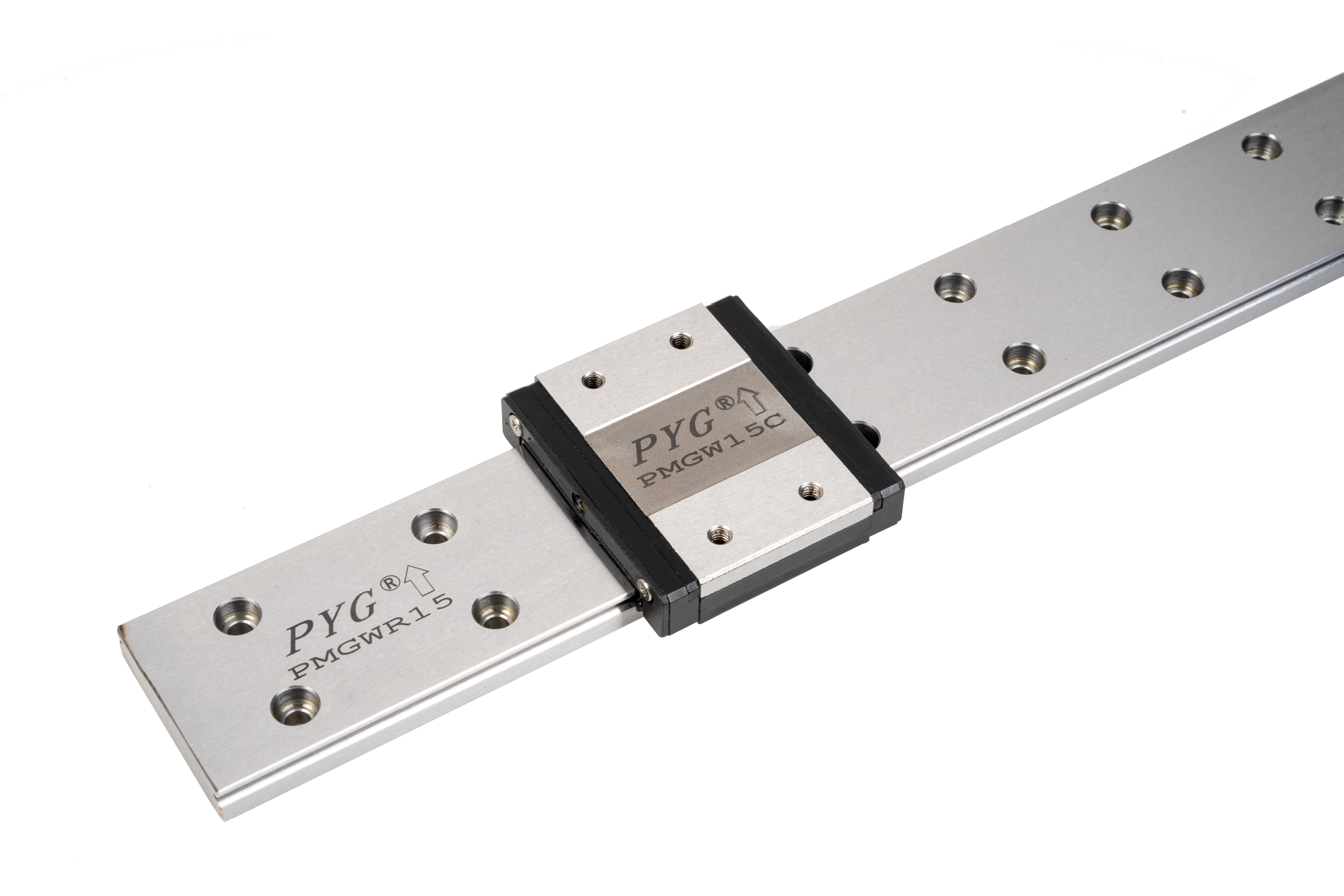

د PMGW لړۍ پراخه خطي ریل کوچني بال بیرینګ ګاډي او لارښود ریلونه ځانګړی انځور
  • د PMGW لړۍ پراخه خطي ریل کوچني بال بیرینګ ګاډي او لارښود ریلونه
  • د PMGW لړۍ پراخه خطي ریل کوچني بال بیرینګ ګاډي او لارښود ریلونه
  • د PMGW لړۍ پراخه خطي ریل کوچني بال بیرینګ ګاډي او لارښود ریلونه
  • د PMGW لړۍ پراخه خطي ریل کوچني بال بیرینګ ګاډي او لارښود ریلونه

د PMGW لړۍ پراخه خطي ریل کوچني بال بیرینګ ګاډي او لارښود ریلونه

لنډ تفصیل:

1. پراخ شوي مینی خطي سلایډ ډیزاین په لویه کچه د تورک بار کولو ظرفیت ته وده ورکوي.

2. د ګوتیک څلور نقطې تماس ډیزاین غوره کوي، د ټولو لارښوونو څخه لوړ بار برداشت کولی شي، لوړ سختی او لوړ دقیقیت.

3. د بال ساتونکي ډیزاین لري، هم د تبادلې وړ کیدی شي.


  • نښه:PYG
  • د ماډل ډول:PMGW
  • د ماډل اندازه:۷،۹،۱۲،۱۵
  • د اورګاډي مواد:S55C
  • د بلاک مواد:20 CRmo
  • بېلګه:شته
    • Whatsapp

    د محصول تفصیل

    د محصول ټګ

    د محصول تفصیل

    PMGW پراخه خطي ریل

    1. اسانه نصب کول
    2. بشپړ مشخصات
    3. کافي عرضه

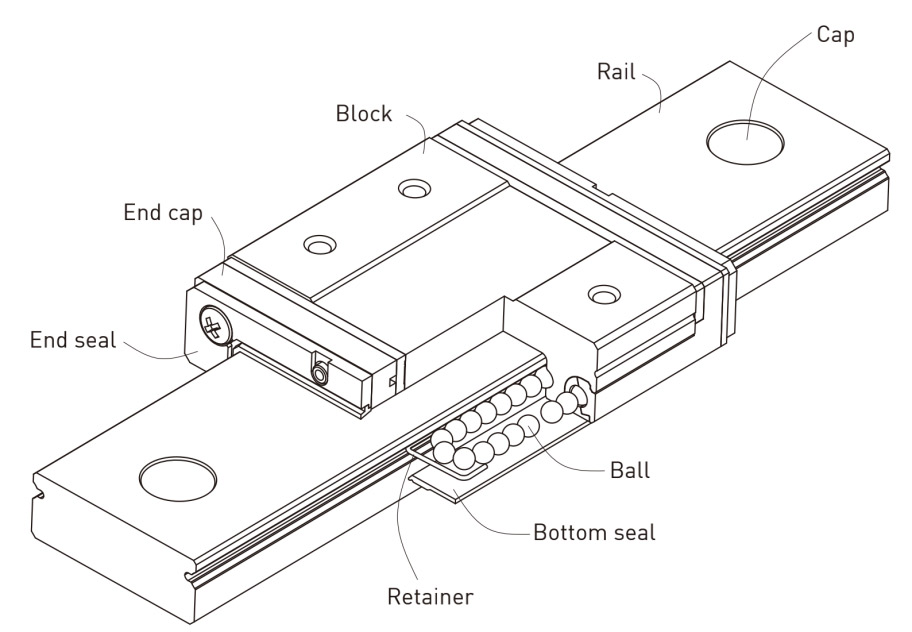

    1. د رول کولو سیسټم

    بلاک، ریل، پای کیپ، د فولادو بالونه، ساتونکی

    2. د غوړولو سیسټم

    PMGN15 غوړ نپل لري، مګر PMGN5, 7, 9,12 ته اړتیا لري چې د پای کیپ په اړخ کې د سوري په واسطه غوړ شي.
    3. د دوړو ثبوت سیستم

    سکریپر، پای مهر، لاندې مهر

    img-2

    د کوچني خطي حرکت لپاره ځانګړتیا

    1. پراخ شوي مینی خطي سلایډ ډیزاین په لویه کچه د تورک بار کولو ظرفیت ته وده ورکوي.

    2. د ګوتیک څلور نقطې تماس ډیزاین غوره کوي، د ټولو لارښوونو څخه لوړ بار برداشت کولی شي، لوړ سختی او لوړ دقیقیت.

    3. د بال ساتونکي ډیزاین لري، هم د تبادلې وړ کیدی شي.

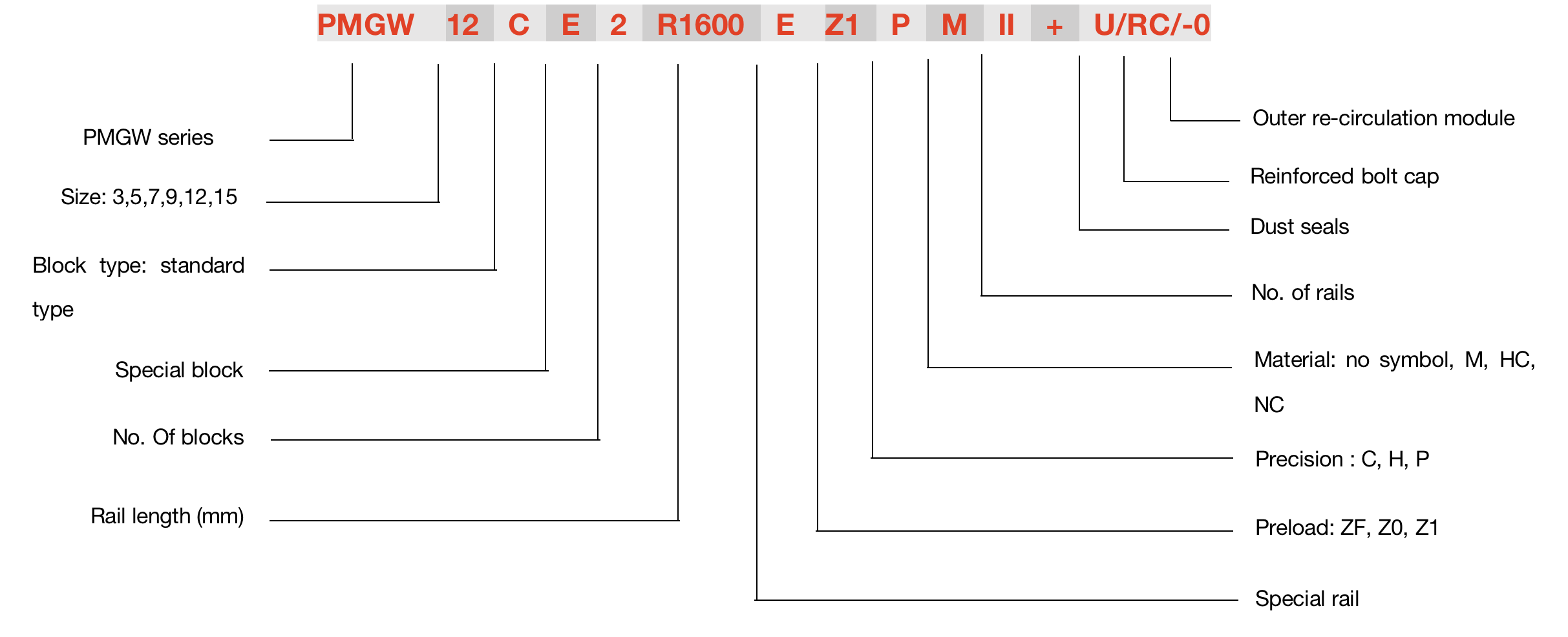

    د کوچني بال بیرینګ کیریجونو او لارښود ریلونو لپاره د کوډ معنی

    موږ د مثال په توګه 12 ماډل اخلو

    خطي ریل 8

    د PMGW بلاک او ریل ډول

    ډول

    ماډل

    د بلاک شکل

    لوړوالی (mm)

    د ریل اوږدوالی (mm)

    غوښتنلیک
    د فلج ډول PMGW-CPMGW-H

    img-3

    4

    ↓

    16

    40

    ↓

    2000

    		 پرنټر روبوټکس

    د دقیق اندازه کولو تجهیزات

    د سیمی کنډکټر تجهیزات

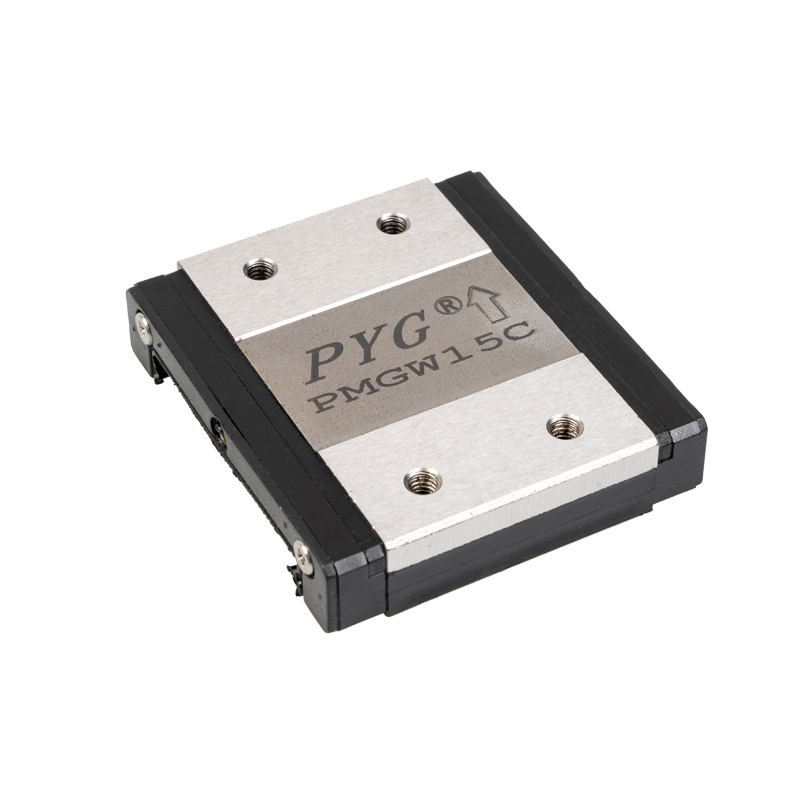

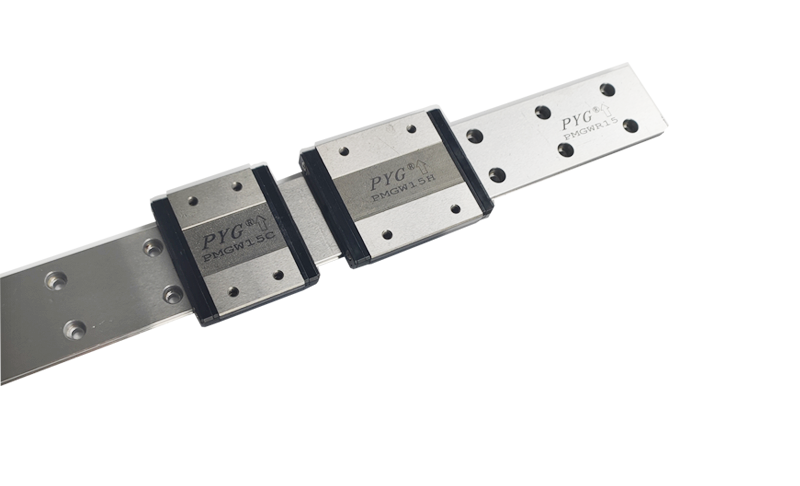

    کوچني خطي لارښود3
    کوچني خطي لارښود 4

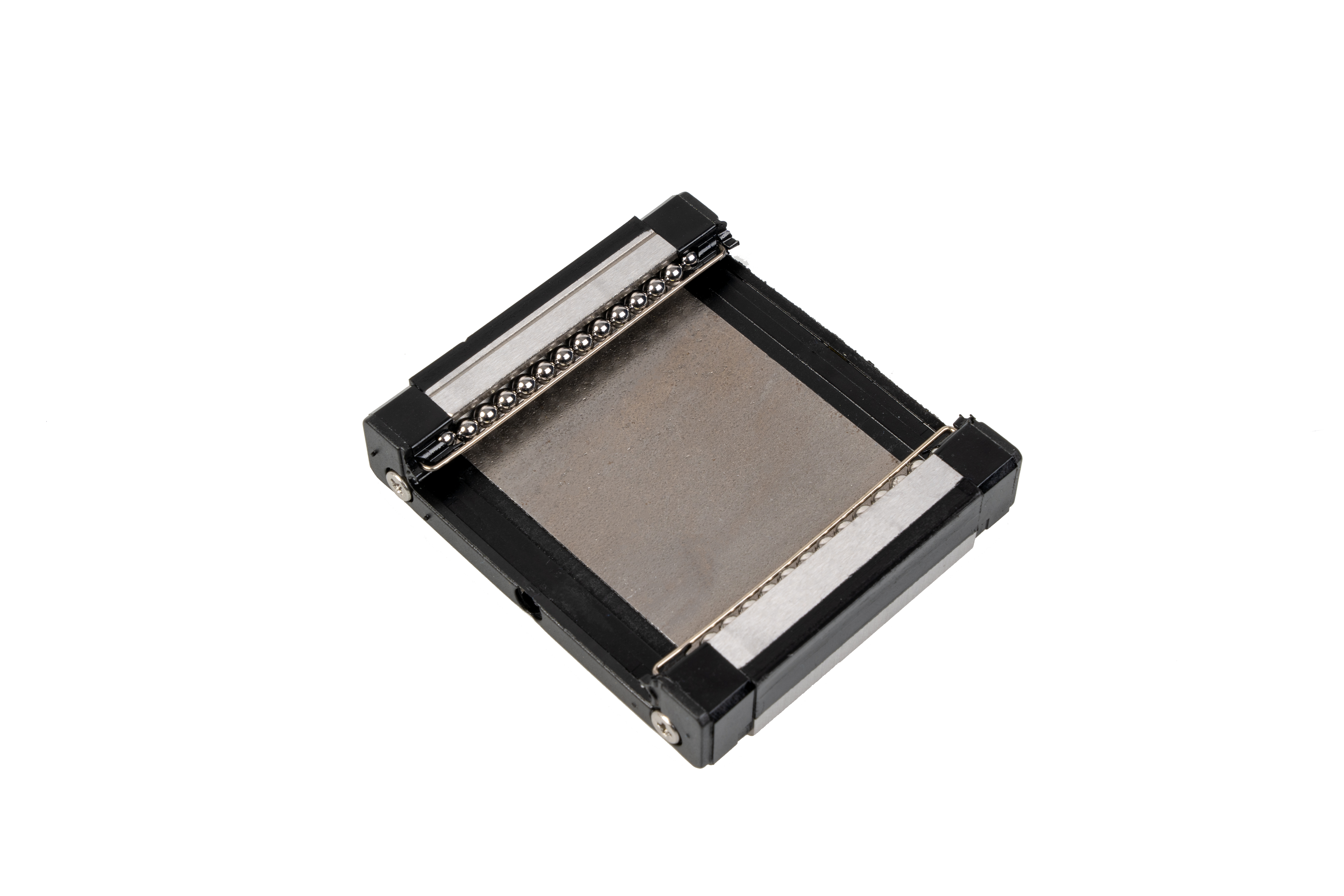

    کوچني خطي لارښود2
    کوچني خطي لارښود 12

    د مینی لینر بیرینګ لپاره غوښتنلیک

    د PMGW خطي لارښودونو غوښتنلیک کې شامل دي: نیمه کنډکټر ماشین ، د بریښنایی بورډ IC مجلس تجهیزات ، طبي تجهیزات ، میخانیکي بازو ، دقیق اندازه کول ، د رسمي اتومات ماشین او نور کوچني خطي لارښودونه.

    دقت کچه

    د کوچني خطي لارښود ریل دقیقیت کې شامل دي: نورمال (C) ، لوړ (H) ، دقیق (P)

    پریلوډ

    کوچني خطي لارښود نورمال، صفر او سپک پریلوډ لري، لاندې جدول وګورئ:

    د پریلوډ کچه مارک پریلوډ دقیق
    نورمال ZF 4~10 um C
    صفر Z0 0 CP
    رڼا Z1 0.02C CP



    د دوړو مهرونه

    د نورمال کوچني خطي بیرنگونو لپاره ، موږ د بلاک په دواړو سرونو کې د تیلو سکریپرونه نصب کوو ترڅو د بلاک دننه د دوړو یا ذراتو مخه ونیسو ترڅو د خدماتو ژوند وخت او دقیقیت اغیزه وکړي. د دوړو مهرونه د بلاک لاندې نصب شوي ترڅو د لاندې څخه بلاک ته د دوړو یا ذراتو مخه ونیسي ، که پیرودونکي غواړي د دوړو مهرونه غوره کړي ، کولی شي د کوچني لارښود ریل ماډل وروسته +U اضافه کړي.

    د نصب کولو ځای لپاره لاندې جدول وګورئ:

    ماډل د دوړو مهرونه ه1mm ماډل د دوړو مهرونه ه1mm
    MGN 5 - - MGW 5 - -
    MGN 7 - - MGW 7 - -
    MGN 9 • 1 MGW 9 • 2.1
    MGN 12 • 2 MGW 12 • 2.6
    MGN 15 • 3 MGW 15 • 2.6
    تخنیکي معلومات

    ابعاد

    د ټولو مینی لاینر سلایډ ریل اندازې لپاره بشپړ ابعاد لاندې جدول وګورئ یا زموږ کتلاګ ډاونلوډ کړئ:

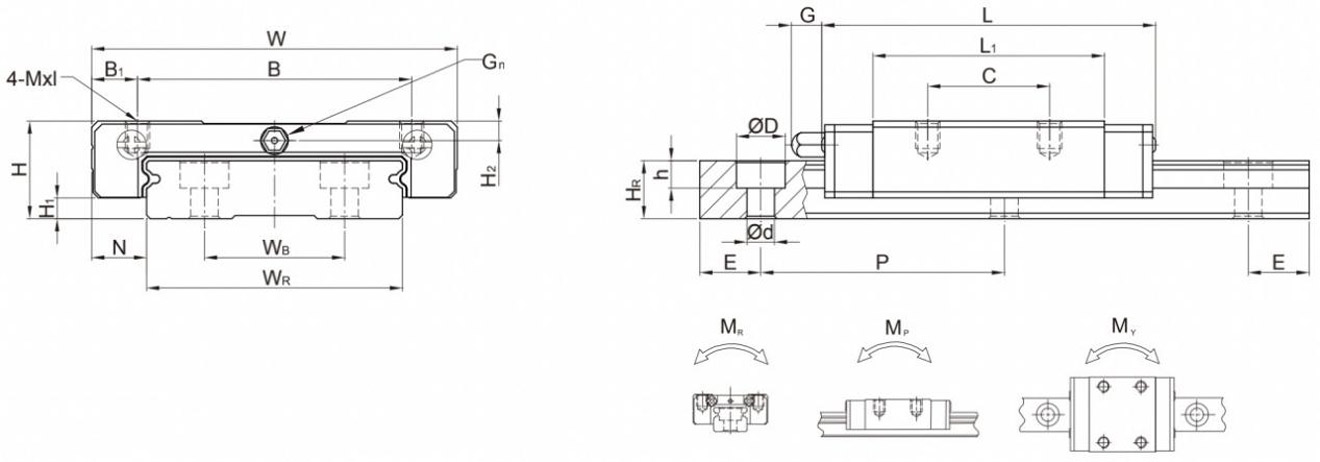

    PMGW7، PMGW9، PMGW12

    img-4

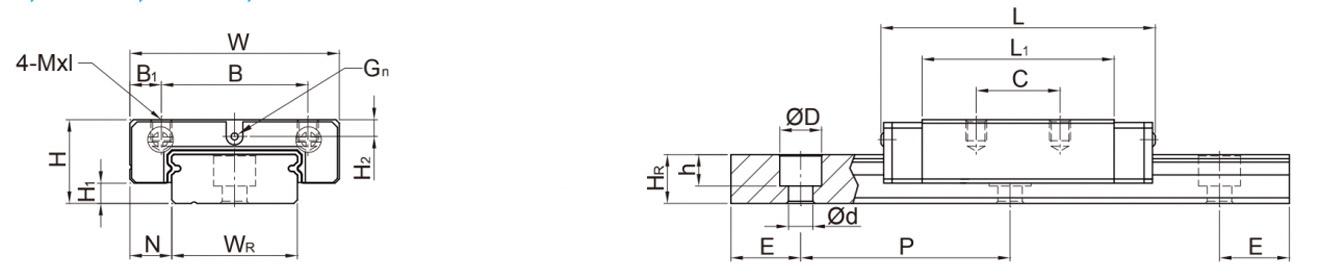

    PMGW15

    img-5
    ماډل د مجلس ابعاد (mm) د بلاک اندازه (mm) د ریل ابعاد (mm) د نصب کولو بولټ اندازهد ریل لپاره د بنسټیز متحرک بار درجه بندي د بنسټیز جامد بار درجه بندي وزن
    بلاک ریل
    H N W B C L WR  HR  ډي مخ ای mm C (kN) C0(kN) kg kg/m
    PMGW7C 9 5.5 25 19 10 31.2 14 5.2 6 30 10 M3*6 1.37 2.06 0.020 0.51
    PMGW7H 9 5.5 25 19 19 41 14 5.2 6 30 10 M3*6 1.77 3.14 0.029 0.51
    PMGW9C 12 6 30 21 12 39.3 18 7 6 30 10 M3*8 2.75 4.12 0.040 0.91
    PMGW9H 12 6 30 23 24 50.7 18 7 6 30 10 M3*8 3.43 ۵.۸۹ 0.057 0.91
    PMGW12C 14 8 40 28 15 46.1 24 ۸.۵ 8 40 15 M4*8 3.92 ۵.۵۹ 0.071 1.49
    PMGW12H 14 8 40 28 28 60.4 24 ۸.۵ 8 40 15 M4*8 5.10 8.24 0.103 1.49
    PMGW15C 16 9 60 45 20 54.8 42 9.5 8 40 15 M4*10 6.77
    		 9.22 0.143 2.86
    PMGW15H 16 9 60 45 35 73.8 42 9.5 8 40 15 M4*10 ۸.۹۳ 13.38 0.215 2.86
    د اوډرینګ لارښوونې

    1. د امر کولو دمخه، موږ ته د پوښتنو لیږلو ته ښه راغلاست، په ساده ډول ستاسو اړتیاوې بیانولو لپاره؛

    2. د 1000mm څخه تر 6000mm پورې د خطي لارښود نورمال اوږدوالی، مګر موږ د دودیز جوړ شوي اوږدوالی منو؛

    3. د بلاک رنګ سپین او تور دی، که تاسو دودیز رنګ ته اړتیا لرئ، لکه سور، شنه، نیلي، دا شتون لري؛

    4. موږ د کیفیت ازموینې لپاره کوچني MOQ او نمونه ترلاسه کوو؛

    5. که تاسو غواړئ زموږ اجنټ شئ، ښه راغلاست موږ ته + 86 19957316660 ته زنګ ووهئ یا موږ ته بریښنالیک واستوئ.
