Furnizues ari i Kinës për Udhëzuesin e Lirë të Lëvizjes Lineare të Fabrikës së Kinës Blloku hekurudhor linear

Përshkrimi i shkurtër:

Modeli PRGH55CA/PRGW55CA udhërrëfyes linear, është një lloj udhëzuesish me rul lm që përdor rrotullat si elementë rrotullues. Rolet kanë një zonë kontakti më të madhe se topat, kështu që udhëzuesi linear me rul ka kapacitet më të lartë ngarkese dhe ngurtësi më të madhe. Krahasuar me udhëzuesin linear të tipit top, blloku i serisë PRG është i shkëlqyeshëm për aplikime me ngarkesë të rëndë në momente për shkak të lartësisë së ulët të montimit dhe sipërfaqes së madhe të montimit.


  • Marka:PYG
  • Madhësia e modelit:55 mm
  • Shembull:Në dispozicion
  • Gjatësia e hekurudhës:1000m-6000mm
  • Koha e dorëzimit:7-20 ditë
  • Materiali hekurudhor:S55C
  • Niveli i precisionit:C、H,P,SP、UP
  • Detajet e produktit

    Etiketat e produktit

    përshkrimi i produktit

    Udhëzues linear i llojit të rulit të lëmuar

    Modeli PRGW55CA/PRGH55CA udhërrëfyes linear, është një lloj udhëzuesish lm me rul që përdor rrotullat si elementë rrotullues. Rolet kanë një zonë kontakti më të madhe se topat, kështu që udhëzuesi linear me rul ka kapacitet më të lartë ngarkese dhe ngurtësi më të madhe. Krahasuar me udhëzuesin linear të tipit top, blloku i serisë PRGW është i shkëlqyeshëm për aplikime me ngarkesë të rëndë në momente për shkak të lartësisë së ulët të montimit dhe sipërfaqes së madhe të montimit.

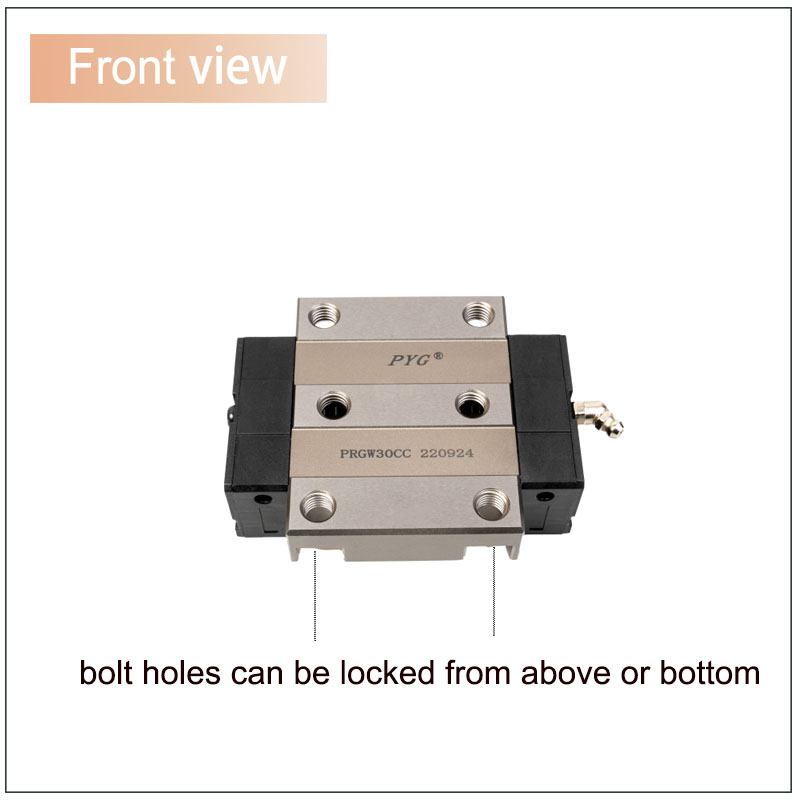

    Udhëzues linear PRGW30CC-1

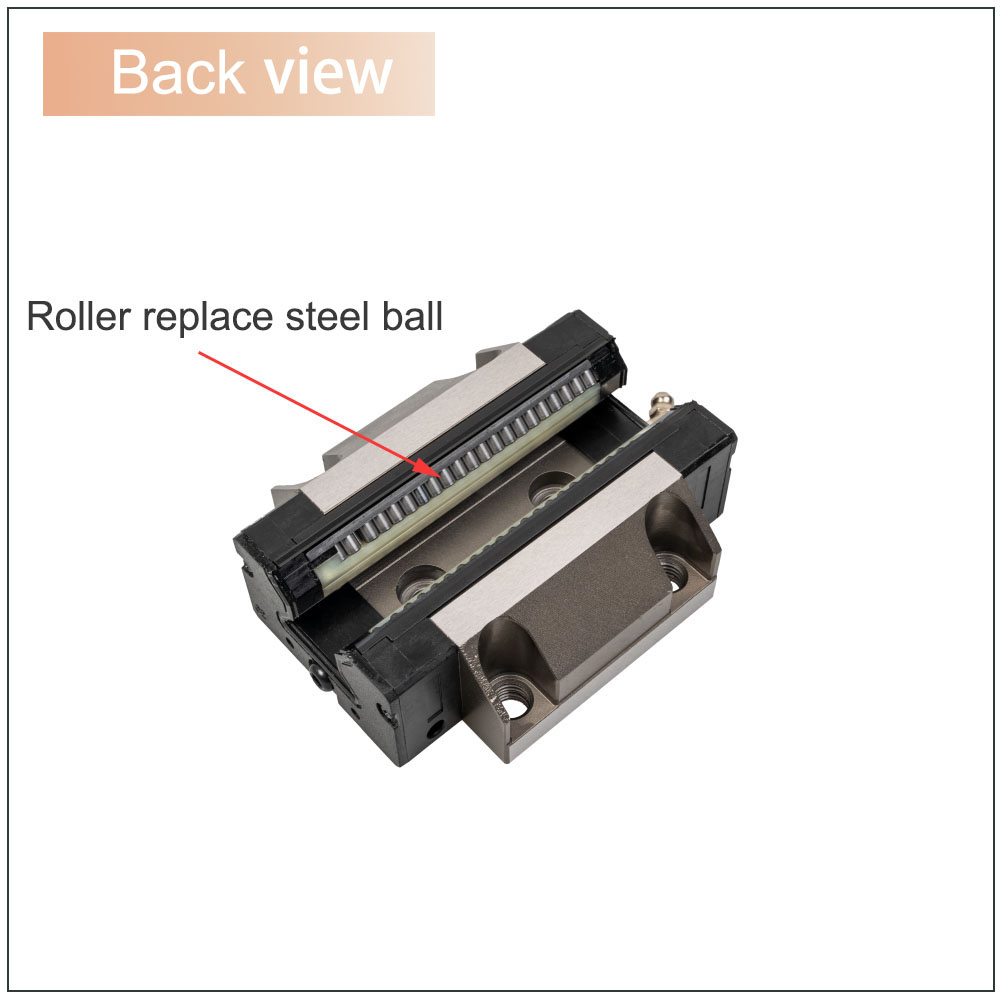

    shpina

    Karakteristikat e udhërrëfyesve preciz hekurudhor

    1) Dizajn optimal

    Dizajni unik nëse rruga e qarkullimit lejon udhërrëfyesin linear të serisë PRG të ofrojë lëvizje lineare më të qetë

    2) Ngurtësi super e lartë

    Seria PRG është një lloj udhërrëfyesi linear që përdor rrotullat si elementë rrotullues. Rolet kanë një zonë më të madhe kontakti se topat, kështu që udhëzuesi i rrotullës ka kapacitet më të lartë ngarkese dhe ngurtësi më të madhe.

    3) Kapacitet super i lartë i ngarkesës

    Me katër rreshtat e rrotullave të rregulluar në një kënd kontakti prej 45 gradësh, udhëzuesi linear i serisë PRG ka nivele të barabarta ngarkese në drejtimet radiale, radiale të kundërt dhe anësore. Seria PRG ka një kapacitet ngarkese më të lartë në një madhësi më të vogël se udhërrëfyesi linear konvencional i tipit top.

    Klasa e saktësisë së udhëzuesve të hekurudhave precize

    Saktësia e serisë PRG mund të klasifikohet në katër klasa: e lartë (H), saktësi (P), super saktësi (SP) dhe saktësi ultra (UP). Klienti mund të zgjedhë klasën duke iu referuar kërkesave të saktësisë së pajisjes së aplikuar.

    Parangarkesa e udhërrëfyesve preciz hekurudhor

    Një parangarkesë mund të aplikohet në çdo udhërrëfyes duke përdorur rula të mëdhenj. Në përgjithësi, një udhërrëfyes i lëvizjes lineare ka hapësirë ​​negative midis pistës dhe rrotullave për të përmirësuar ngurtësinë dhe për të ruajtur saktësinë e lartë. Udhëzuesi linear i serisë PRG ofron tre parangarkime standarde për aplikime dhe kushte të ndryshme:

    Parangarkesa e lehtë (ZO), 0,02~0,04 C, drejtim i caktuar i ngarkesës, ndikim i ulët, kërkohet saktësi e ulët.

    Parangarkesa mesatare (ZA), 0,07~0,09 C, kërkohet ngurtësi e lartë, kërkohet saktësi e lartë.

    Prengarkesë e rëndë (ZB), 0,12~0,14 C, kërkohet ngurtësi super e lartë, me dridhje dhe goditje.

    informacion teknologjik

    Model Dimensionet e montimit (mm) Madhësia e bllokut (mm) Dimensionet e hekurudhës (mm) Madhësia e bulonave të montimitpër hekurudhë Vlerësimi bazë i ngarkesës dinamike Vlerësimi bazë i ngarkesës statike peshë
    Blloko Hekurudhor
    H N W B C L WR HR D P E mm C (kN) C0(kN) kg kg/m
    PRGH55CA 80 23.5 100 75 75 183.7 53 44 23 60 30 M14*45 130.5 252 4.89 13.98
    PRGH55HA 80 23.5 100 75 95 232 53 44 23 60 30 M14*45 167.8 348 6.68 13.98
    PRGL55CA 70 23.5 100 75 75 183.7 53 44 23 60 30 M14*45 130.5 252 4.89 13.98
    PRGL55HA 70 23.5 100 75 75 232 53 44 23 60 30 M14*45 167.8 348 6.68 13.98
    PRGW55CC 70 43.5 140 116 95 183.7 53 44 23 60 30 M14*45 130.5 252 5.43 13.98
    PRGW55HC 70 43.5 140 116 95 232 53 44 23 60 30 M14*45 167.8 348 7.61 13.98

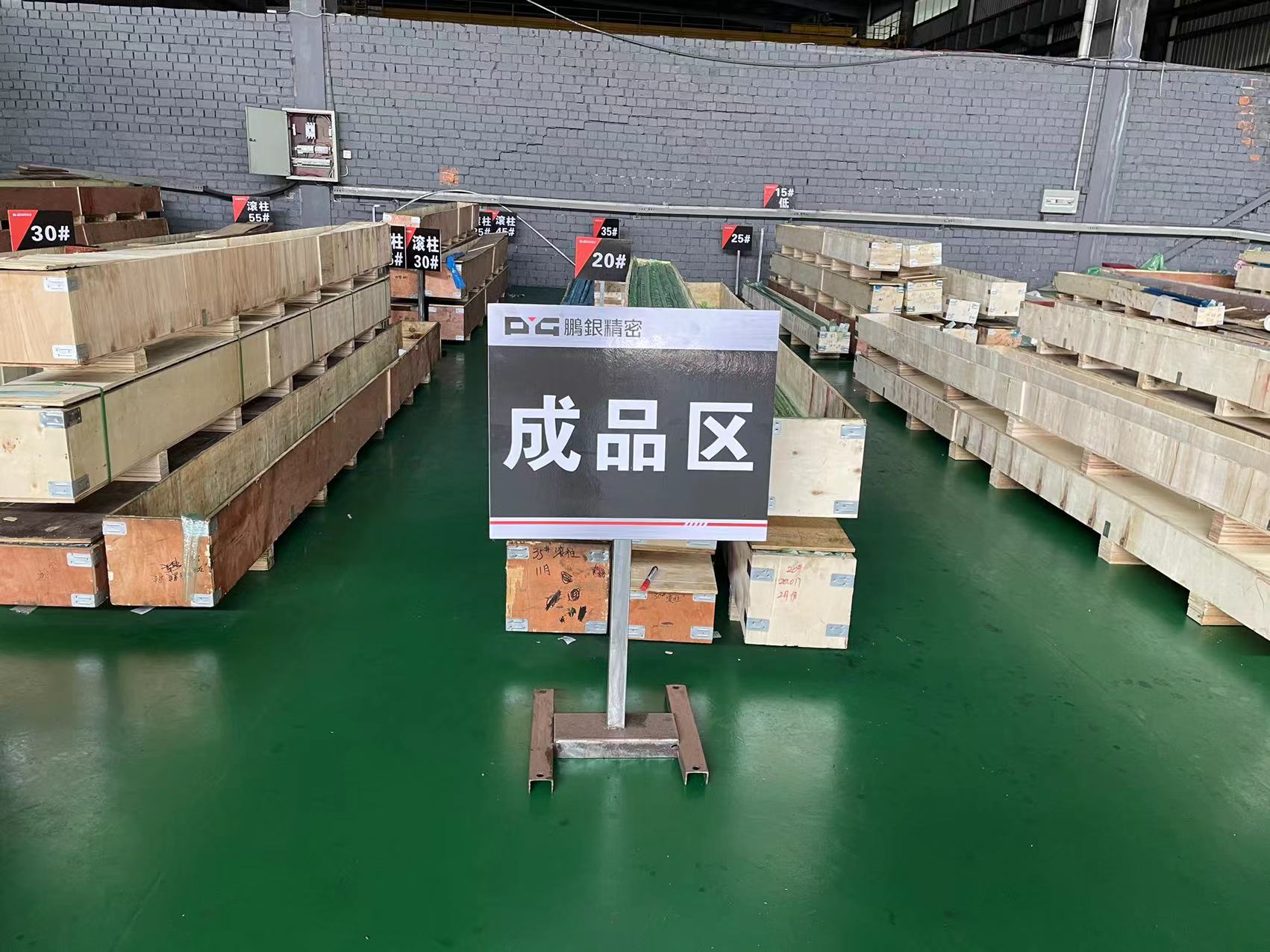

    Paketimi dhe dërgesa

    1. Ne do të zgjedhim paketën e sigurisë të përshtatshme për produktet tuaja, Sigurisht, varet nga kërkesa e blerësit. ne mund të prodhojmë kutinë e brendshme me vizatimin tuaj të kutisë së paketimit;

    2. Kontrolloni me kujdes produktin përpara paketimit dhe konfirmoni përsëri modelin dhe madhësinë e produktit;

    3. Nëse ambalazhi është në kuti druri, përforcojeni paketimin për shumë herë.

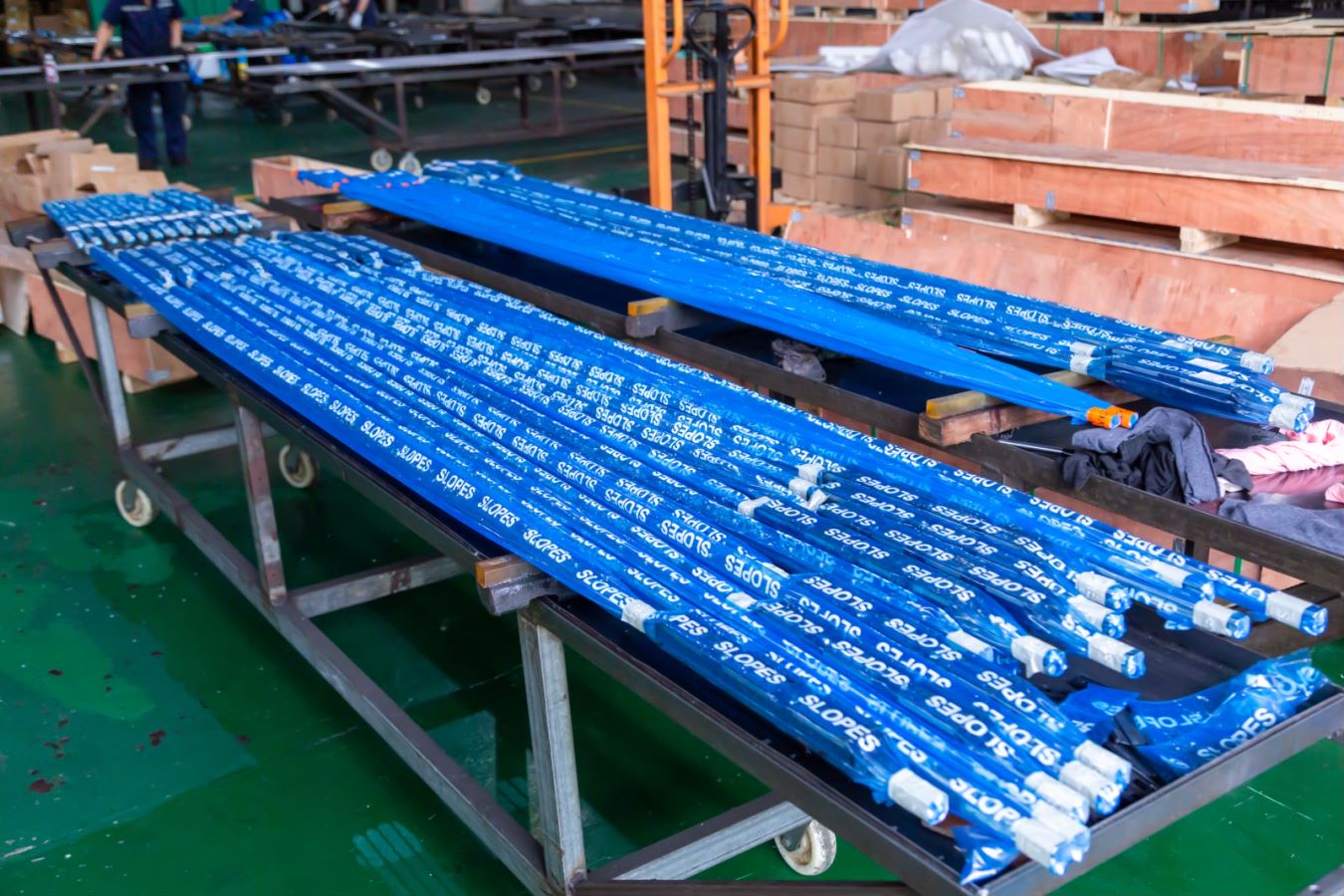

    Shina lineare 10 mm
    shina udhëzuese lineare
    Këshilla për porositje

    1. Përpara se të vendosni porosinë, mirëpresim të na dërgoni kërkesë, për të përshkruar thjesht kërkesat tuaja;

    2. Gjatësia normale e udhërrëfyesit linear nga 1000mm në 6000mm, por ne pranojmë gjatësinë e bërë me porosi;

    3. Ngjyra e bllokut është e argjendtë dhe e zezë, nëse keni nevojë për ngjyrë të personalizuar, si e kuqe, jeshile, blu, kjo është e disponueshme;

    4. Ne marrim MOQ të vogël dhe mostër për testin e cilësisë;

    5. Nëse dëshironi të bëheni agjenti ynë, mirëpritni të na telefononi +86 19957316660 ose të na dërgoni email;
