PEGH25CA/PEGW25CA SERIA E LART LINDAR LINEAR LIDHJE LIDHJE LINEAR LINEAR LINEAR LINEAR

Përshkrimi i shkurtër:

Udhëzues linear linear i serisë PEG nënkupton udhëzuesin linear të tipit të topit me profil të ulët me katër topa çeliku në strukturën e brazdës së harkut të cilat mund të mbajnë kapacitet të lartë të ngarkesës në të gjitha drejtimet , ngurtësi e lartë, vetë-rregullim, mund të thithin gabimin e instalimit të sipërfaqes së montimit, ky profil i ulët dhe Blloku i shkurtër është shumë i përshtatshëm për pajisje të vogla të cilat kërkojnë automatizim me shpejtësi të lartë dhe hapësirë ​​të kufizuar. Përveç mbajtësit në bllok mund të shmangë topat që bien.


  • Marka:Pyg
  • Madhësia e modelit:25 mm
  • Materiali hekurudhor:S55C
  • Materiali bllok:20 crmo
  • Shembull:i disponueshëm
  • Koha e dorëzimit:5-15 ditë
  • Niveli i precizionit:C, h, p, sp, lart
  • Detaje

    Etiketat e produkteve

    Përshkrimi i produktit

    Përkufizimi i serisë PEG

    Udhëzues linear linear i serisë PEG nënkupton udhëzuesin linear të tipit të topit me profil të ulët me katër topa çeliku në strukturën e brazdës së harkut të cilat mund të mbajnë kapacitet të lartë të ngarkesës në të gjitha drejtimet , ngurtësi e lartë, vetë-rregullim, mund të thithin gabimin e instalimit të sipërfaqes së montimit, ky profil i ulët dhe Blloku i shkurtër është shumë i përshtatshëm për pajisje të vogla të cilat kërkojnë automatizim me shpejtësi të lartë dhe hapësirë ​​të kufizuar. Përveç mbajtësit në bllok mund të shmangë topat që bien.

    Për seritë PEG, ne mund të dimë përkufizimin e secilit kod si më poshtë:

    Merrni madhësinë 25 për shembull:

    MGN7 hekurudhor
    udhëzues lm3_
    udhëzues lm1_

    Specifikimi Hyrje për Binarët Linear të Profilit të Profilit të Serisë PEG

    Udhëzuesit hekurudhorë të profileve të serive PEG kanë lloj të këmbyeshëm dhe lloj jo të këmbyeshëm. Të dy kanë specifikime të njëjta, ndryshimi kryesor është se blloku dhe hekurudha e këmbyeshme mund të përdoren veçmas, është shumë i përshtatshëm për disa klientë.

    Blloku i serive PEG dhe lloji hekurudhor

    Lloj

    Model

    Formë e bllokut

    Lartësia (mm)

    Montim hekurudhor nga lart

    Gjatësia hekurudhore (mm)

    Katror PEGH-SAPEGH-CA

    IMG-3

    24

    .

    48

    IMG-4

    100

    .

    4000

    Kërkesë

    • Sistem automatizimi
    • Pajisje transporti të rëndë
    • Makinë përpunimi CNC
    • Makina të rënda prerjeje
    • Makina bluarëse CNC
    • Makinë për formimin e injeksionit
    • Makina elektrike të shkarkimit
    • Makina të mëdha gantry

    Ngarkoj para

    Preload udhëzues linear me precizion PEG do të thotë të zmadhoni diametrin e topave të çelikut, para ngarkimit të topit duke përdorur hendekun negativ midis topave dhe shtegut të topit, kjo mund të përmirësojë ngurtësinë e shinave udhëzuese lineare dhe të eleminojë hendekun, por për rrëshqitje lineare miniaturë, Ne sugjerojmë që të përdorni para të lehta ose më poshtë për të shmangur uljen e kohës së jetës së shërbimit për shkak të zgjedhjes së tepërt të parafabrikimit.

    Niveli i precizionit

    PEG Precision Lëvizja lineare ka normale (C), të lartë (H), saktësi (P), Super Precision (PS) dhe precizion ultra-super (UP)

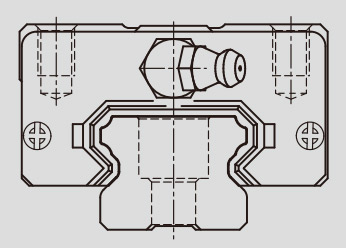

    Pozicioni për grykë vaji

    Zakonisht instalojmë një grykë vaji në pjesën e përparme ose të pasme të bllokut linear të rrëshqitjes për vajosje manuale, nganjëherë vrimat e vajit anësor rezervë për instalimin e thithkave të yndyrës (normalisht hundë e drejtë), nëse keni kërkesa të veçanta për hundën e naftës, mund të na kontaktoni për detaje .

    Detaje për hekurudhor linear me profil të ulët

    udhëzues lm5_

    Binarët linearë dhe avantazhet e udhëzuesve

    1) Prodhues profesional

    1. Ekipi profesional eksportues.
    2. 20 vjet përvojë prodhimi dhe eksportuese.
    3. Kanë markën vetjake të vet®/ Shpatet®.
    4. Ofroni shërbim të personalizuar për logon, modalitetin e paketimit, paketimin e pamjes ..

    2) Kontroll i cilësisë

    1. Departamenti i QC për të kontrolluar cilësinë për secilin hap.
    2. Pajisjet e prodhimit me precizion të lartë.
    3. ISO9001: 2008 Sistemi i Kontrollit të Cilësisë.

    3) Çmim konkurrues

    4) Dorëzimi i shpejtë

    1. Magazina e madhe, aksione të mjaftueshme.
    2. Koha e dorëzimit: 3 ~ 7 ditë me porosi të vogël; 7 ~ 30 ditë me porosi me shumicë.

    Dimensione

    Dimensionet e plota për të gjithë udhëzuesin hekurudhor me lëvizje lineare Shihni poshtë tabelës ose shkarkoni katalogun tonë:

    teknologji-info
    udhëzues për kunj
    Udhëzues LM9
    Model Dimensionet e montimit (mm) Madhësia e bllokut (mm) Dimensionet e hekurudhave (mm) Madhësia e bulonit në rritjepër hekurudhor Vlerësimi themelor i ngarkesës dinamike Vlerësimi themelor i ngarkesës statike peshë
    Bllok Hekurudhor
    H N W B C L WR  HR  Mjallë Psh E mm C (kn) C0 (kn) kg Kg/m
    PEGH25SA 33 12.5 48 35 - 59.1 23 18 11 60 20 M6*20 11.4 19.5 0.25 2.67
    PEGH25CA 33 12.5 48 35 35 82.6 23 18 11 60 20 M6*20 16.27 32.40 0.41 2.67
    PEGW25SA 33 25 73 60 - 59.1 23 18 11 60 20 M6*20 11.40 19.5 0.35 2.67
    PEGW25CA 33 25 73 60 35 82.6 23 18 11 60 20 M6*20 16.27 32.40 0.59 2.67
    PEGW25SB 33 25 73 60 - 59.1 23 18 11 60 20 M6*20 11.40 19.50 0.35 2.67
    Pegw25cb 33 25 73 60 35 82.6 23 18 11 60 20 M6*20 16.27 32.40 0.59 2.67
    Këshilla të çuditshme

    1. Para se të vendosni porosinë, mirëseardhja për të na dërguar hetim, për të përshkruar thjesht kërkesat tuaja;

    2. Gjatësia normale e udhëzimit linear nga 1000 mm në 6000 mm, por ne pranojmë gjatësi të bërë me porosi;

    3. Ngjyra e bllokut është argjendi dhe e zezë, nëse keni nevojë për ngjyrë të personalizuar, të tilla si e kuqe, jeshile, blu, kjo është në dispozicion;

    4 Ne marrim MOQ dhe mostër të vogël për provën e cilësisë;

    5. Nëse doni të bëheni agjent ynë, mirëseardhni të na telefononi +86 19957316660 ose të na dërgoni email;
