flänstyp Rullstyrbanor 30mm

Kort beskrivning:


  • Varumärke:PYG
  • Modell:PRGW-30CA
  • Storlek:30 mm
  • Rälsmaterial:S55C
  • Precisionsnivå:C, H, P, SP, UPP
  • Skenlängd:(1000mm-6000mm)
  • Prov:tillgängliga
  • Leveranstid:5-15 dagar
  • Produktdetalj

    Produkttaggar

    Produktbeskrivning

    Rullstyrningar med hög kapacitet 30 mm

    PRG-seriens linjära rullstyrningar klassificeras i icke-utbytbara och utbytbara typer.Storlekarna på dessa två typer är desamma som varandra.Den största skillnaden är att den utbytbara typen av block och skenor kan bytas fritt och de kan bibehålla noggrannhet i P-klass.På grund av strikt dimensionskontroll är de utbytbara linjära styrbanorna ett klokt val för kunder när rälsen inte behöver matchas för en axel.

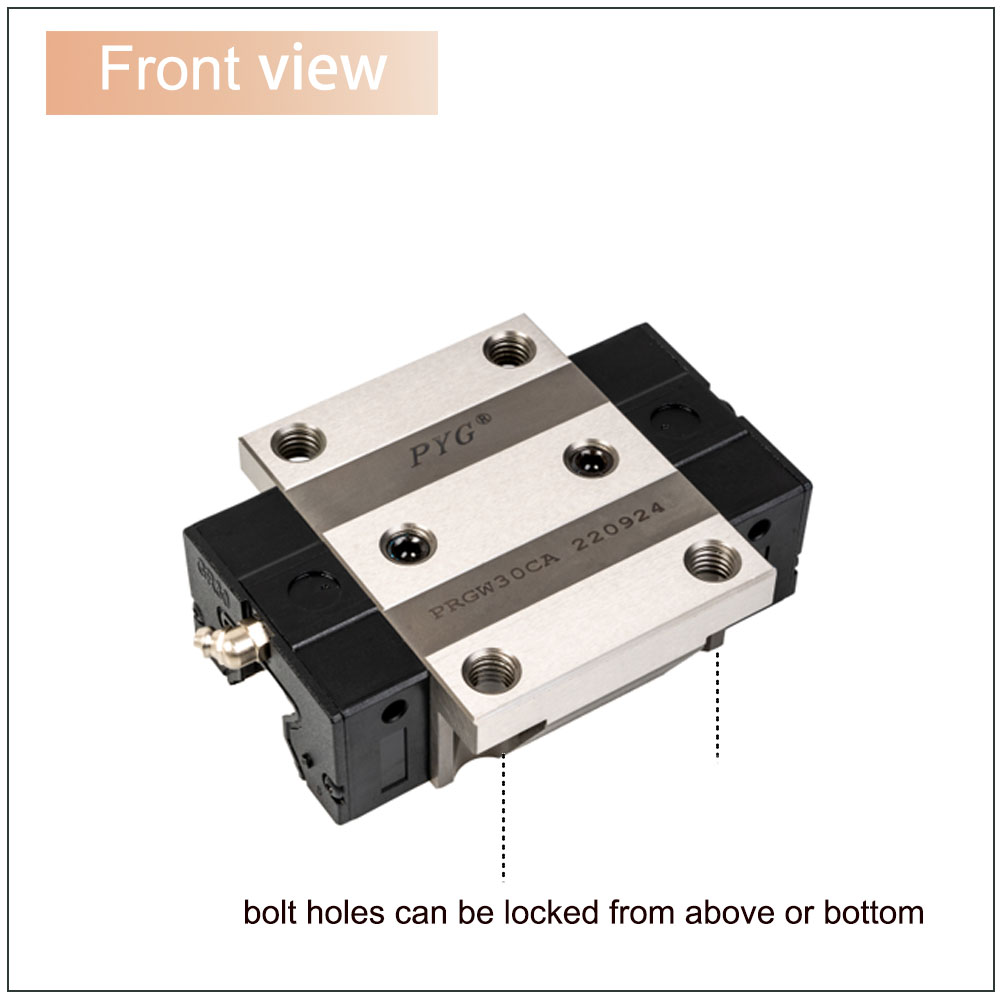

    linjär styrning5-front
    baksidan
    teknisk info

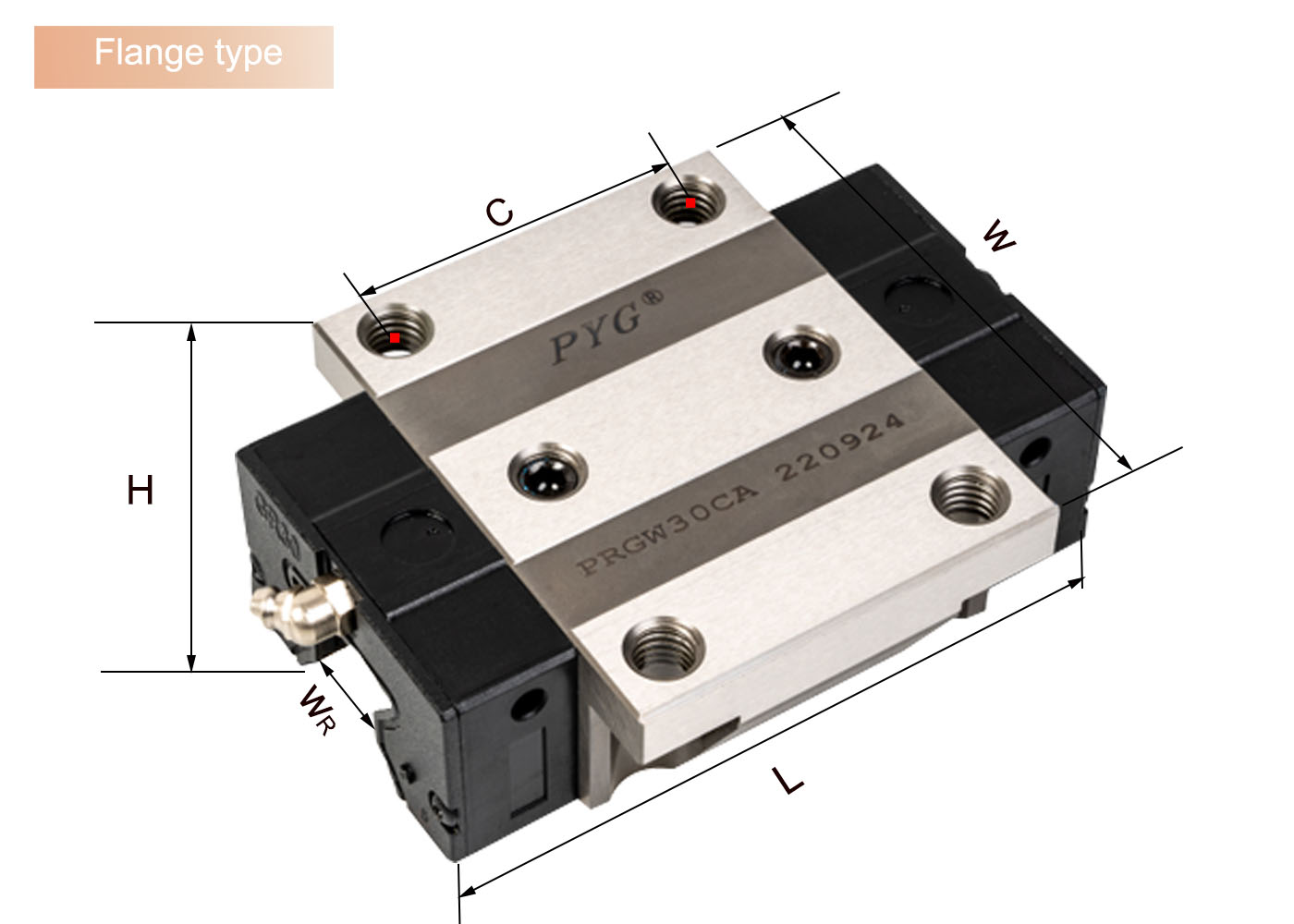

    linjär styrningsspecifikation

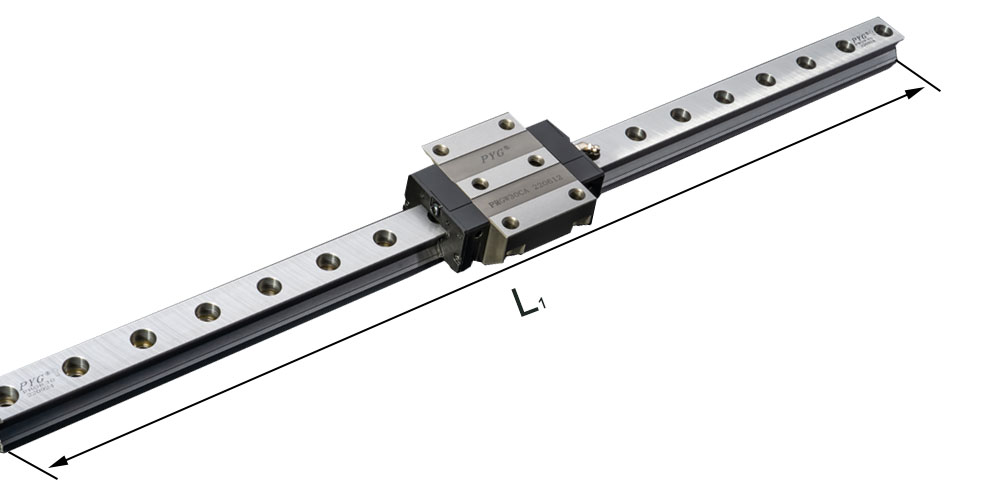

    PRGW30CA linjär guide
    Modell Monteringsmått (mm) Blockstorlek (mm) Mått på skena (mm) Monteringsbultstorlekför järnväg Grundläggande dynamisk belastning Grundläggande statisk belastning vikt
    Blockera Järnväg
    H N W B C L WR  HR  D P E mm C (kN) C0(kN) kg Kg/m
    PRGH20CA 34 12 44 32 36 86 20 21 9.5 30 20 M5*20 21.3 46,7 0,4 2,76
    PRGW20HA 34 12 44 32 50 106 20 21 9.5 30 20 M5*20 26,9 63 0,53 2,76
    PRGL20CA 30 21.5 44 32 36 86 20 21 9.5 30 20 M5*20 21.3 46,7 0,4 2,76
    PRGL20HA 30 21.5 44 32 36 106 20 21 9.5 30 20 M5*20 26,9 63 0,53 2,76
    PRGW20CC 30 21.5 63 53 40 86 20 21 9.5 30 20 M5*20 21.3 46,7 0,47 2,76
    PRGW20HC 30 21.5 63 53 40 106 20 21 9.5 30 20 M5*20 26,9 63 0,63 2,76

    Modell PRGW30CA
    Blockets bredd B=90mm
    Längd på blocket L=109,8 mm
    Längd på linjär skena Kan anpassas (L1)
    Storlek WR=30mm
    Avstånd mellan bulthålen C=52mm
    Blockets höjd H=36mm
    Blockets vikt 1,16 kg
    Bulthålsstorlek M8*25
    Bultningsmetod montering uppifrån
    Precisionsnivå C, H, P, SP, UPP

    Obs: Det är nödvändigt att tillhandahålla oss ovanstående data när du köper

    Förpackning & leverans

    1. Vi kommer att välja säkerhetspaketet som är lämpligt för dina produkter, beror naturligtvis på köparens krav.vi kan producera den inre lådan med din ritning av packbox;

    2. Kontrollera produkten noggrant före förpackning och bekräfta produktmodellen och storleken igen;

    3. Om packningen är i trälåda, förstärk packningen många gånger.

    10 mm linjär skena
    linjär styrskena

    Om transporter

    Vi kan skicka rälsen över hela världen säkert, snabbt och effektivt

    Kooperativ express:

    1. DHL
    2. POSTEN
    3. TNT
    4. EMS
    5. FEDEX
    fa3fc4901714f41e934cfceff9924d5
    Odering Tips

    1. Innan du beställer, välkommen att skicka oss en förfrågan för att enkelt beskriva dina krav;

    2. Normal längd på linjär styrbana från 1000 mm till 6000 mm, men vi accepterar skräddarsydd längd;

    3. Blockfärgen är silver och svart, om du behöver anpassad färg, till exempel röd, grön, blå, är detta tillgängligt;

    4. Vi får liten MOQ och prov för kvalitetstest;

    5. Om du vill bli vår agent, välkommen att ringa oss +86 19957316660 eller skicka oss e-post;
