Slät linjär styrning 30mm

Kort beskrivning:


  • Varumärke:PYG
  • modell:PRGW-30CC
  • Prov:Tillgängliga
  • Storlek:30 mm
  • Skenlängd:1000m-6000mm
  • Leveranstid:7~20 dagar
  • Rälsmaterial:S55C
  • Precisionsnivå:C, H, P, SP, UPP
  • Produktdetalj

    Produkttaggar

    Produktbeskrivning

    Slät rulltyp Linjärstyrning PRGW30CC

    Modell PRGW-30CClinjär styrning, är en typ av rull lm styrbanor som använder rullar som rullande element.Rullar har en större kontaktyta än kulor så att rullagrets linjärstyrning har högre belastningskapacitet och större styvhet.Jämfört med linjär styrning av kultyp är blocket i PRGW-serien utmärkt för applikationer med tung momentbelastning på grund av låg monteringshöjd och stor monteringsyta.

    PRGW30CC linjär guide-1
    baksidan

    Produktspecifikation

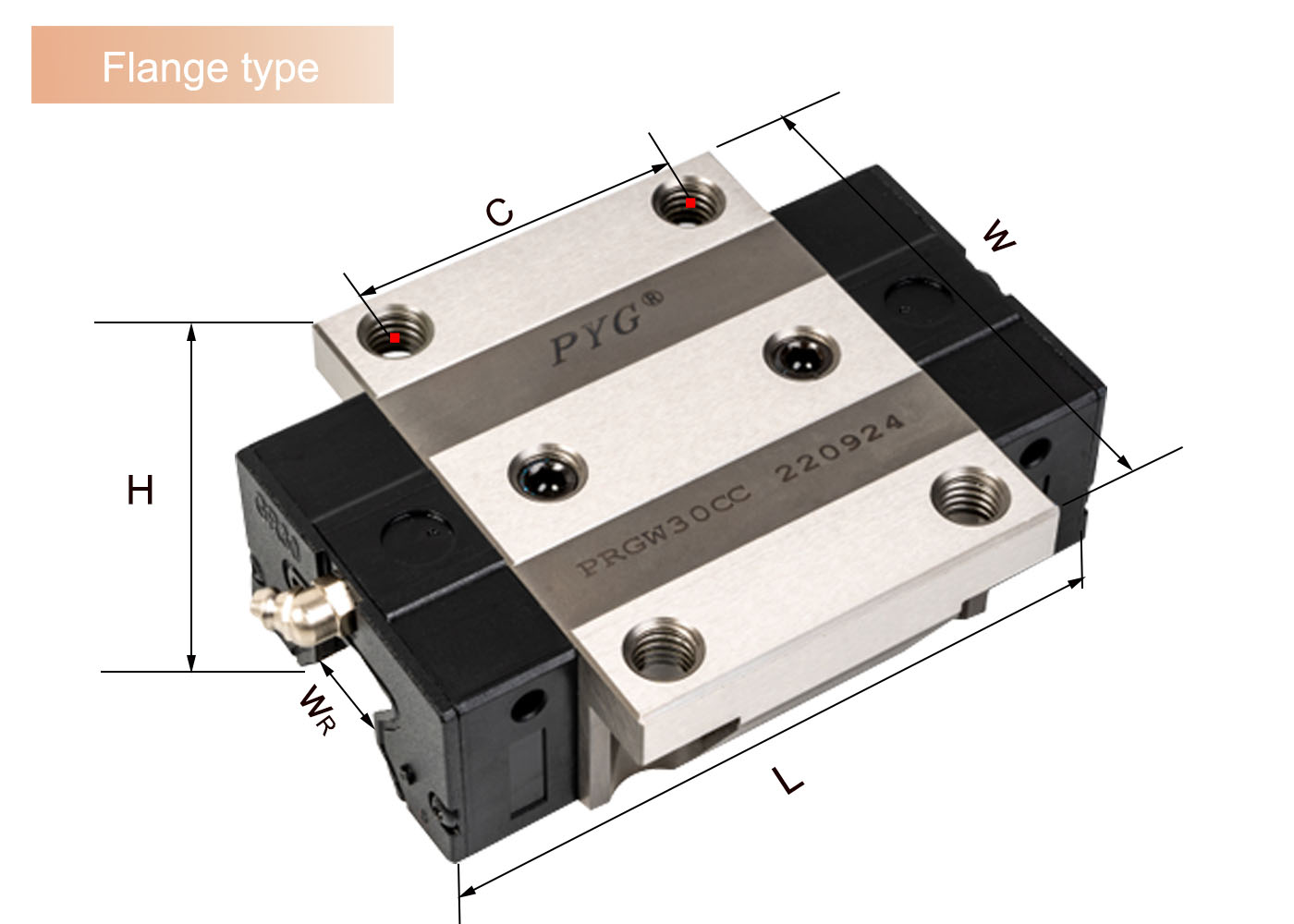

    PRGW30CC linjär styrningsspecifikation

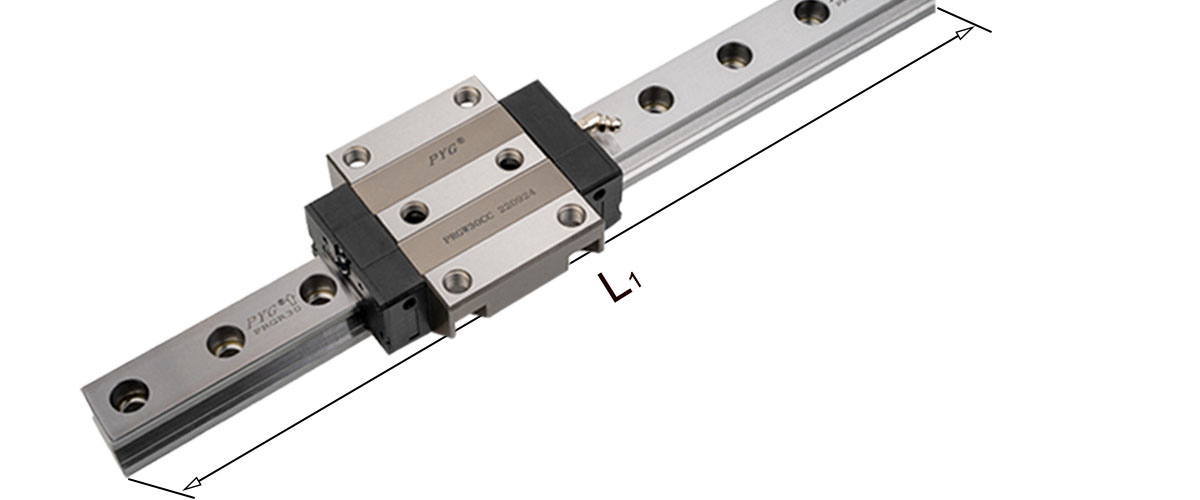

    PRGW30CC linjär skena & block-specifikation
    Modell PRGW30CC
    Blockets bredd B=90mm
    Längd på blocket L=109,8 mm
    Längd på linjär skena Kan anpassas (L1)
    Storlek WR=30mm
    Avstånd mellan bulthålen C=52mm
    Blockets höjd H=36mm
    Blockets vikt 1,16 kg
    Bulthålsstorlek M8*25
    Bultningsmetod montering underifrån
    Precisionsnivå C, H, P, SP, UPP

    Obs: Det är nödvändigt att tillhandahålla oss ovanstående data när du köper

    teknisk info
    Modell Monteringsmått (mm) Blockstorlek (mm) Mått på skena (mm) Monteringsbultstorlekför järnväg Grundläggande dynamisk belastning Grundläggande statisk belastning vikt
    Blockera Järnväg
    H N W B C L WR  HR  D P E mm C (kN) C0(kN) kg Kg/m
    PRGH55CA 80 23.5 100 75 75 183,7 53 44 23 60 30 M14*45 130,5 252 4,89 13,98
    PRGH55HA 80 23.5 100 75 95 232 53 44 23 60 30 M14*45 167,8 348 6,68 13,98
    PRGL55CA 70 23.5 100 75 75 183,7 53 44 23 60 30 M14*45 130,5 252 4,89 13,98
    PRGL55HA 70 23.5 100 75 75 232 53 44 23 60 30 M14*45 167,8 348 6,68 13,98
    PRGW55CC 70 43,5 140 116 95 183,7 53 44 23 60 30 M14*45 130,5 252 5,43 13,98
    PRGW55HC 70 43,5 140 116 95 232 53 44 23 60 30 M14*45 167,8 348 7,61 13,98


    Förpackning & leverans

    1. Vi kommer att välja säkerhetspaketet som är lämpligt för dina produkter, beror naturligtvis på köparens krav.vi kan producera den inre lådan med din ritning av packbox;

    2. Kontrollera produkten noggrant före förpackning och bekräfta produktmodellen och storleken igen;

    3. Om packningen är i trälåda, förstärk packningen många gånger.

    10 mm linjär skena
    linjär styrskena
    Odering Tips

    1. Innan du beställer, välkommen att skicka oss en förfrågan för att enkelt beskriva dina krav;

    2. Normal längd på linjär styrbana från 1000 mm till 6000 mm, men vi accepterar skräddarsydd längd;

    3. Blockfärgen är silver och svart, om du behöver anpassad färg, till exempel röd, grön, blå, är detta tillgängligt;

    4. Vi får liten MOQ och prov för kvalitetstest;

    5. Om du vill bli vår agent, välkommen att ringa oss +86 19957316660 eller skicka oss e-post;
