2019 లేటెస్ట్ డిజైన్ హై ప్రెసిషన్ బేరింగ్ PYG లీనియర్ గైడ్ స్లైడ్‌వే రైల్ CNC మెషిన్ లీనియర్ గైడ్ రైల్

సంక్షిప్త వివరణ:

రోలర్ రకం లీనియర్ గైడ్‌లతో సమానంగా అన్ని దిశల నుండి అధిక లోడ్ మరియు అధిక దృఢత్వం, అలాగే సించ్‌మోషన్‌ను స్వీకరించడం మినహా^TMసాంకేతిక కనెక్టర్, శబ్దాన్ని తగ్గించగలదు, ఘర్షణ నిరోధకతను రోలింగ్ చేస్తుంది, ఆపరేషన్ను సున్నితంగా మెరుగుపరుస్తుంది మరియు సేవా జీవితాన్ని పొడిగిస్తుంది. కాబట్టి PQR శ్రేణి విస్తృత శ్రేణి పారిశ్రామిక అనువర్తనాలను కలిగి ఉంది, అధిక వేగం, నిశ్శబ్దం మరియు అధిక దృఢత్వం అవసరమయ్యే పరిశ్రమలకు అనుకూలం.

మోడల్ రకం:PQR

పరిమాణం:30, 35, 45,55,65

రైలు పదార్థం:S55C

బ్లాక్ మెటీరియల్:20 CRmo

నమూనా:అందుబాటులో

డెలివరీ సమయం:5-15 రోజులు

ఖచ్చితత్వ స్థాయి:C, H, P, SP, UP

మాకు ఇమెయిల్ పంపండి Whatsapp

ఉత్పత్తి వివరాలు

ఉత్పత్తి ట్యాగ్‌లు

ఉత్పత్తి వివరణ

PQR అలైనింగ్ లీనియర్ రైల్స్ కోసం నిర్వచనం

pqr లీనియర్ గైడ్

PQR సిరీస్ కోసం ఫీచర్

ధరించే నిరోధక / అధిక లోడ్ బేరింగ్ / తక్కువ శబ్దం

బేరింగ్ లీనియర్ రైలు కోసం ప్రత్యేక ట్విల్

స్పష్టమైన చెక్కడం లోగో, బాల్ లీనియర్ గైడ్‌పై మోడల్

పూర్తి వివరణలు

సరళ మార్గదర్శకాలు
సరళ బ్లాక్

PQR సిరీస్ బెస్ట్ లీనియర్ రైల్స్ కోసం అడ్వాంటేజ్

1. డ్రైవింగ్ రేటు తగ్గించబడింది, ఎందుకంటే లీనియర్ గైడ్ రైలు కదలిక ఘర్షణ చిన్నది, తక్కువ శక్తి ఉన్నంత వరకు యంత్రాన్ని కదిలించగలదు, డ్రైవింగ్ రేటు తగ్గుతుంది మరియు ఘర్షణ ద్వారా ఉత్పన్నమయ్యే వేడి అధిక-వేగానికి మరింత అనుకూలంగా ఉంటుంది. , తరచుగా ప్రారంభం మరియు కదలికను తిప్పికొట్టడం.
2. అధిక చర్య ఖచ్చితత్వం, లీనియర్ గైడ్ రైలు కదలిక రోలింగ్ ద్వారా సాధించబడుతుంది, ఘర్షణ గుణకం స్లైడింగ్ గైడ్‌లో యాభైవ వంతుకు తగ్గించబడడమే కాకుండా, డైనమిక్ స్టాటిక్ రాపిడి నిరోధకత మధ్య అంతరం చాలా తక్కువగా ఉంటుంది, కాబట్టి స్థిరమైన కదలికను సాధించడానికి, షాక్ మరియు వైబ్రేషన్‌ను తగ్గించడానికి, స్థానీకరణను సాధించవచ్చు, ఇది ప్రతిస్పందన వేగం మరియు సున్నితత్వాన్ని మెరుగుపరచడానికి అనుకూలంగా ఉంటుంది CNC వ్యవస్థ.
3. సరళమైన నిర్మాణం, సులభమైన ఇన్‌స్టాలేషన్, అధిక పరస్పర మార్పిడి, లీనియర్ గైడ్ రైల్ యొక్క పరిమాణాన్ని సాపేక్ష పరిధిలో ఉంచవచ్చు, స్లయిడ్ రైల్ ఇన్‌స్టాలేషన్ స్క్రూ హోల్ లోపం చిన్నది, భర్తీ చేయడం సులభం, స్లయిడర్‌లో ఆయిల్ ఇంజెక్షన్ రింగ్‌ను ఇన్‌స్టాల్ చేయండి, చెయ్యవచ్చు నేరుగా చమురు సరఫరా, చమురు పైపు ఆటోమేటిక్ చమురు సరఫరాకు కూడా అనుసంధానించబడి ఉంటుంది, తద్వారా యంత్ర నష్టం తగ్గుతుంది, ఎక్కువ కాలం పాటు అధిక-ఖచ్చితమైన పనిని నిర్వహించవచ్చు.

PYG^®టెక్నాలజీ సంవత్సరాల అనుభవంతో సాంకేతికతను సేకరించింది మరియు దాని సరళ మార్గదర్శకాలు ఉన్నాయిఅధిక ఖచ్చితత్వం మరియు బలమైన దృఢత్వం, ఇది సారూప్యమైన జపనీస్, కొరియన్ మరియు బే ఉత్పత్తులను సులభంగా భర్తీ చేయగలదు.

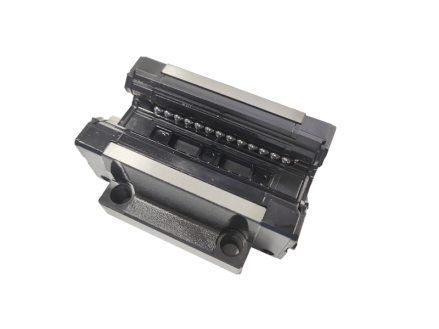

స్లయిడర్ల ప్రయోజనం

1. మా లీనియర్ గైడ్ బ్లాక్‌లు రాపిడిని తగ్గించడానికి మరియు ఉక్కు బంతులు పడకుండా నిరోధించడానికి తగిన క్లిప్పర్‌తో అమర్చబడి ఉంటాయి, తద్వారా యంత్రం మరింత సురక్షితంగా మరియు స్థిరంగా పనిచేస్తుందని నిర్ధారించుకోండి,

2. ప్రత్యేక పని పరిస్థితుల కోసం, మా స్లయిడ్‌లను అధిక ఉష్ణోగ్రత మరియు తుప్పు నిరోధక శైలులలో కూడా తయారు చేయవచ్చు;

3. మా స్లయిడర్‌లు పరస్పరం మార్చుకోగలిగినవి，మీరు స్లయిడర్‌ను మాత్రమే భర్తీ చేయవలసి వస్తే, మీకు కావాల్సిన పరిమాణాన్ని మాకు తెలియజేయండి మరియు మేము దానిని మీ కోసం బాగా సరిపోల్చగలము.

బ్లాక్ రకాలు:

రెండు రకాల బ్లాక్‌లు ఉన్నాయి: అంచు మరియు చతురస్రం, తక్కువ అసెంబ్లీ ఎత్తు మరియు విస్తృత మౌంటు ఉపరితలం కారణంగా ఫ్లాంజ్ రకం భారీ మొమెంట్ లోడ్ అప్లికేషన్‌కు అనుకూలంగా ఉంటుంది.

తగినంత సరఫరా

మేము ఆన్-టైమ్ డెలివరీని మరియు బాల్ బేరింగ్ క్యారేజీలు మరియు గైడ్ పట్టాల కోసం పెద్ద అవసరాలను నిర్ధారించగలము.

అద్భుతమైన సేవ

మేము ప్రొఫెషనల్ ప్రీ-సేల్స్, సేల్స్, ఆఫ్టర్ సేల్స్ సర్వీస్ మరియు టెక్నాలజీ కన్సల్టేషన్‌లను అందిస్తాము.

సాంకేతిక సమాచారం

కొలతలు

PQR సిరీస్ యొక్క కొలతలు

మోడల్	అసెంబ్లీ కొలతలు (మిమీ)		బ్లాక్ పరిమాణం (మిమీ)				రైలు కొలతలు (మిమీ)					మౌంటు బోల్ట్ పరిమాణంరైలు కోసం	ప్రాథమిక డైనమిక్ లోడ్ రేటింగ్	ప్రాథమిక స్టాటిక్ లోడ్ రేటింగ్	బరువు
															నిరోధించు	రైలు
	H	N	W	B	C	L	W_R	H_R	D	P	E	mm	సి (కెఎన్)	C0(kN)	kg	కిలో/మీ
PQRH20CA	34	12	44	32	36	86	20	21	9.5	30	20	M5*20	26.3	38.9	0.4	2.76
PQRH25CA	40	12.5	48	35	35	97.9	23	23.6	11	30	20	M6*20	38.5	54.4	0.6	3.08
PQRH25HA					50	112.9							44.7	65.3	0.74	3.08
PQRH30CA	45	16	60	40	40	109.8	28	28	14	40	20	M8*25	51.5	73.0	0.89	4.41
PQRH30HA					60	131.8							64.7	95.8	1.15	4.41
PQRH35CA	55	18	70	50	50	124	34	30.2	14	40	20	M8*25	77	94.7	1.56	6.06
PQRH35HA					72	151.5							95.7	126.3	2.04	6.06
PQRH45CA	70	20.5	86	60	60	153.2	45	38	20	52.5	22.5	M12*35	123.2	156.4	3.16	9.97
PQRH45HA					80	187							150.8	208.6	4.1	9.97

మోడల్	అసెంబ్లీ కొలతలు (మిమీ)		బ్లాక్ పరిమాణం (మిమీ)				రైలు కొలతలు (మిమీ)					మౌంటు బోల్ట్ పరిమాణంరైలు కోసం	ప్రాథమిక డైనమిక్ లోడ్ రేటింగ్	ప్రాథమిక స్టాటిక్ లోడ్ రేటింగ్	బరువు
															నిరోధించు	రైలు
	H	N	W	B	C	L	W_R	H_R	D	P	E	mm	సి (కెఎన్)	C0(kN)	kg	కిలో/మీ
PQRL20CA	30	12	44	32	36	86	20	21	9.5	30	20	M5*20	26.3	38.9	0.32	2.76
PQRL25CA	36	12.5	48	35	35	97.9	23	23.6	11	30	20	M6*20	38.5	54.4	0.5	3.08
PQRL25HA					50	112.9							44.7	65.3	0.62	3.08
PQRL30CA	42	16	60	40	40	109.8	28	28	14	40	20	M8*25	51.5	73.0	0.79	4.41
PQRL30HA					60	131.8							64.7	95.8	1.02	4.41
PQRL35CA	48	18	70	50	50	124	34	30.2	14	40	20	M8*25	77	94.7	1.26	6.06
PQRL35HA					72	151.5							95.7	126.3	1.63	6.06
PQRL45CA	60	20.5	86	60	60	153.2	45	38	20	52.5	22.5	M12*35	123.2	156.4	2.45	9.97
PQRL45HA					80	187							150.8	208.6	3.17	9.97

మోడల్	అసెంబ్లీ కొలతలు (మిమీ)		బ్లాక్ పరిమాణం (మిమీ)				రైలు కొలతలు (మిమీ)					మౌంటు బోల్ట్ పరిమాణంరైలు కోసం	ప్రాథమిక డైనమిక్ లోడ్ రేటింగ్	ప్రాథమిక స్టాటిక్ లోడ్ రేటింగ్	బరువు
															నిరోధించు	రైలు
	H	N	W	B	C	L	W_R	H_R	D	P	E	mm	సి (కెఎన్)	C0(kN)	kg	కిలో/మీ
PQRW20CC	30	21.5	63	53	40	86	20	21	9.5	30	20	M5*20	26.3	38.9	0.47	2.76
PQRW25CC	36	23.5	70	57	45	97.9	23	23.6	11	30	20	M6*20	38.5	54.4	0.71	3.08
PQRW25HC					45	112.9							44.7	65.3	0.9	3.08
PQRW30CC	42	31	90	72	52	109.8	28	28	14	40	20	M8*25	51.5	73.0	1.15	4.41
PQRW30HC					52	131.8							64.7	95.8	1.51	4.41
PQRW35CC	48	33	100	82	62	124	34	30.2	14	40	20	M8*25	77	94.7	1.74	6.06
PQRW35HC					62	151.5							95.7	126.3	2.38	6.06
PQRW45CC	60	37.5	120	100	80	153.2	45	38	20	52.5	22.5	M12*35	123.2	156.4	3.41	9.97
PQRW45HC					80	187							150.8	208.6	4.54	9.97
