PRGH55CA/PRGW55CA صحت سے متعلق لکیری موشن سلائیڈ رولر بیئرنگ ٹائپ لکیری گائیڈ

مختصر تفصیل:

ماڈل PRGH55CA/PRGW55CA لکیری گائیڈ ، ایک قسم کا رولر ایل ایم گائیڈ ویز ہے جو رولر کو رولنگ عناصر کے طور پر استعمال کرتا ہے۔ رولرس میں گیندوں سے زیادہ رابطے کا علاقہ ہوتا ہے تاکہ رولر بیئرنگ لکیری گائیڈ میں زیادہ بوجھ کی گنجائش اور زیادہ سختی کی خصوصیات ہو۔ بال ٹائپ لکیری گائیڈ کے مقابلے میں ، کم اسمبلی کی اونچائی اور بڑی بڑھتی ہوئی سطح کی وجہ سے پی آر جی سیریز بلاک بھاری لمحے کے بوجھ کی ایپلی کیشنز کے لئے بہترین ہے۔


  • برانڈ:PYG
  • ماڈل سائز:55 ملی میٹر
  • نمونہ:دستیاب ہے
  • ریل کی لمبائی:1000m-6000 ملی میٹر
  • ترسیل کا وقت:7 ~ 20 دن
  • ریل مواد:S55C
  • پیش کش کی سطح:C 、 H 、 P 、 sp 、 up
  • مصنوعات کی تفصیل

    مصنوعات کے ٹیگز

    مصنوعات کی تفصیل

    ہموار رولر ٹائپ لکیری گائیڈ

    ماڈل PRGW55CA/PRGH55CA لکیری گائیڈ ، رولر ایل ایم گائیڈ ویز کی ایک قسم ہے جو رولنگ عناصر کے طور پر رولرس کو استعمال کرتی ہے۔ رولرس میں گیندوں سے زیادہ رابطے کا علاقہ ہوتا ہے تاکہ رولر بیئرنگ لکیری گائیڈ میں زیادہ بوجھ کی گنجائش اور زیادہ سختی کی خصوصیات ہو۔ بال ٹائپ لکیری گائیڈ کے مقابلے میں ، کم اسمبلی کی اونچائی اور بڑی بڑھتی ہوئی سطح کی وجہ سے پی آر جی ڈبلیو سیریز بلاک بھاری لمحے کے بوجھ کی ایپلی کیشنز کے لئے بہترین ہے۔

    PRGW30CC لکیری گائیڈ 1
    پیچھے

    کی خصوصیاتصحت سے متعلق ریل رہنما

    1) زیادہ سے زیادہ ڈیزائن

    منفرد ڈیزائن اگر گردش کا راستہ PRG سیریز لکیری گائیڈ وے کو ہموار لکیری موشن پیش کرنے کی اجازت دیتا ہے

    2) انتہائی اعلی سختی

    PRG سیریز ایک قسم کی لکیری گائیڈ وے ہے جو رولنگ عناصر کے طور پر رولرس کو استعمال کرتی ہے۔ رولرس میں گیندوں سے زیادہ رابطے کا علاقہ ہوتا ہے تاکہ رولر گائیڈ وے میں زیادہ بوجھ کی گنجائش اور زیادہ سختی کی خصوصیات ہو۔

    3) سپر اعلی بوجھ کی گنجائش

    45 ڈگری کے رابطے کے زاویہ پر ترتیب دیئے گئے رولرس کی چار قطاروں کے ساتھ ، پی آر جی سیریز لکیری گائیڈ وے میں ریڈیل ، ریورس ریڈیل اور لیٹرل سمتوں میں برابر بوجھ کی درجہ بندی ہوتی ہے۔ پی آر جی سیریز میں روایتی ، بال قسم کے لکیری گائیڈ وے کے مقابلے میں چھوٹے سائز میں بوجھ کی گنجائش زیادہ ہے۔

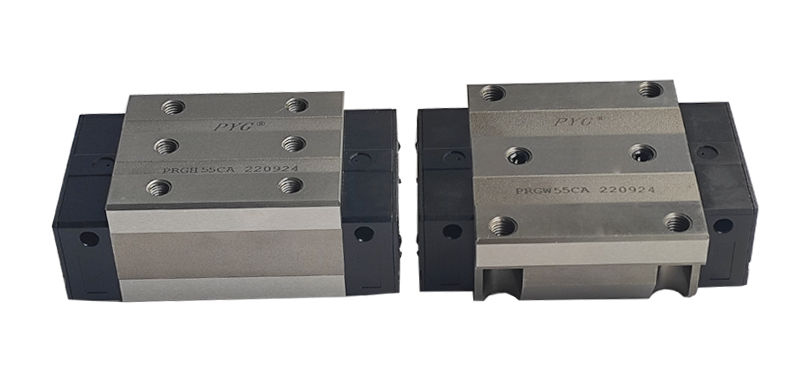

    لکیری موشن 10
    PYG لکیری گائیڈ 9

    درستگی کی کلاسصحت سے متعلق ریل رہنما

    پی آر جی سیریز کی درستگی کو چار کلاسوں میں درجہ بندی کیا جاسکتا ہے: ہائی (ایچ) ، صحت سے متعلق (پی) ، سپر صحت سے متعلق (ایس پی) اور الٹرا صحت سے متعلق (یوپی)۔ گاہک اطلاق شدہ آلات کی درستگی کی ضروریات کا حوالہ دے کر کلاس کا انتخاب کرسکتا ہے۔

    پری لوڈصحت سے متعلق ریل رہنما

    بڑے پیمانے پر رولرس کا استعمال کرتے ہوئے ہر گائیڈ وے پر پری لوڈ کا اطلاق کیا جاسکتا ہے۔ عام طور پر ، ایک لکیری موشن گائیڈ وے میں سختی کو بہتر بنانے اور اعلی صحت سے متعلق برقرار رکھنے کے لئے ریس وے اور رولرس کے مابین منفی کلیئرنس ہوتی ہے۔ پی آر جی سیریز لکیری گائیڈ وے مختلف ایپلی کیشنز اور شرائط کے لئے تین معیاری پری لوڈ پیش کرتا ہے۔

    لائٹ پری لوڈ (ZO) ، 0.02 ~ 0.04 C ، کچھ بوجھ کی سمت ، کم اثر ، کم صحت سے متعلق ضروری ہے۔

    میڈیم پری لوڈ (زیڈ اے) ، 0.07 ~ 0.09 C ، اعلی سختی کی ضرورت ہے ، اعلی صحت سے متعلق ضروری ہے۔

    کمپن اور اثر کے ساتھ بھاری پری لوڈ (زیڈ بی) ، 0.12 ~ 0.14 C ، انتہائی اعلی سختی کی ضرورت ہے۔

    ٹیک انفو
    لکیری موشن 12
    لکیری موشن 13_ 副本
    ماڈل اسمبلی کے طول و عرض (ملی میٹر) بلاک سائز (ملی میٹر) ریل کے طول و عرض (ملی میٹر) بڑھتے ہوئے بولٹ کا سائزریل کے لئے بنیادی متحرک بوجھ کی درجہ بندی بنیادی جامد بوجھ کی درجہ بندی وزن
    بلاک ریل
    H N W B C L WR  HR  ڈی پی ای mm C (KN) C0 (KN) kg کلوگرام/م
    PRGH55CA 80 23.5 100 75 75 183.7 53 44 23 60 30 M14*45 130.5 252 4.89 13.98
    PRGH55HA 80 23.5 100 75 95 232 53 44 23 60 30 M14*45 167.8 348 6.68 13.98
    PRGL55CA 70 23.5 100 75 75 183.7 53 44 23 60 30 M14*45 130.5 252 4.89 13.98
    prgl55ha 70 23.5 100 75 75 232 53 44 23 60 30 M14*45 167.8 348 6.68 13.98
    PRGW55CC 70 43.5 140 116 95 183.7 53 44 23 60 30 M14*45 130.5 252 5.43 13.98
    PRGW55HC 70 43.5 140 116 95 232 53 44 23 60 30 M14*45 167.8 348 7.61 13.98

    پیکیجنگ اور ترسیل

    1۔ ہم آپ کی مصنوعات کے لئے موزوں حفاظتی پیکیج کا انتخاب کریں گے ، یقینا ، خریدار کی ضرورت پر منحصر ہے۔ ہم آپ کے پیکنگ باکس کی ڈرائنگ کے ساتھ اندرونی باکس تیار کرسکتے ہیں۔

    2. پیکیجنگ سے پہلے احتیاط سے مصنوع کی جانچ کریں ، اور دوبارہ پروڈکٹ ماڈل اور سائز کی تصدیق کریں ;

    3. اگر پیکنگ لکڑی کے معاملے میں ہے تو ، کئی بار پیکنگ کو تقویت دیں۔

    10 ملی میٹر لکیری ریل
    لکیری گائیڈ ریل
    اوڈرنگ ٹپس

    1. آرڈر دینے سے پہلے ، ہمیں انکوائری بھیجنے میں خوش آمدید ، اپنی ضروریات کو صرف بیان کرنے کے لئے۔

    2. لکیری گائیڈ وے کی عام لمبائی 1000 ملی میٹر سے 6000 ملی میٹر تک ، لیکن ہم اپنی مرضی کے مطابق ساختہ لمبائی کو قبول کرتے ہیں۔

    3. بلاک رنگ چاندی اور سیاہ ہے ، اگر آپ کو کسٹم رنگ کی ضرورت ہو ، جیسے سرخ ، سبز ، نیلے رنگ ، یہ دستیاب ہے۔

    4. ہمیں معیار کے ٹیسٹ کے لئے چھوٹا MOQ اور نمونہ ملتا ہے۔

    5. اگر آپ ہمارے ایجنٹ بننا چاہتے ہیں تو ، ہمیں +86 19957316660 پر کال کرنے یا ہمیں ای میل بھیجیں۔
